יונדאי i20 דור ראשון – החלפת מסנן אוויר ומסנן מזגן

החלפת פילטר אוויר תא מנוע יונדאיי איי 20
כלים נדרשים: זוג ידיים.
חלפים: פילטר חדש. מומלץ מקורי או של חברה איכותית.

פותחים את מכסה המנוע, ומאבטחים אותו באמצעות הזיז שבצידו השמאלי.

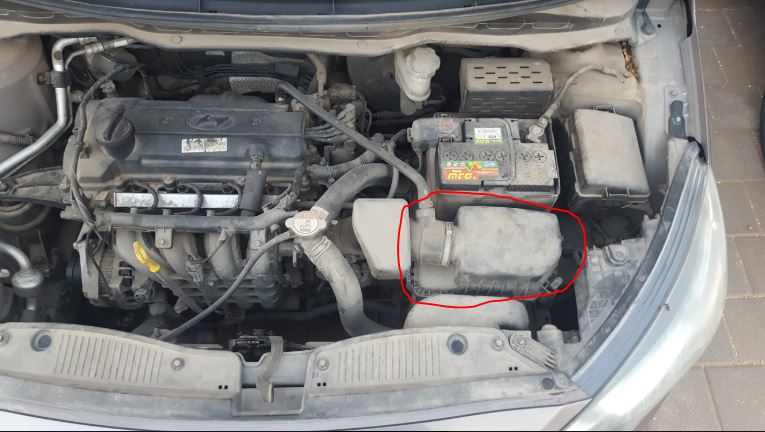

מאתרים את תא פילטר האוויר. כאשר אתם עומדים מול הרכב, הוא נמצא מצידו הימני של המנוע, מתחת למצבר (שייתכן שמכוסה בבית פלסטיק גם כן). הפילטר מסומן בתמונה בעיגול אדום.

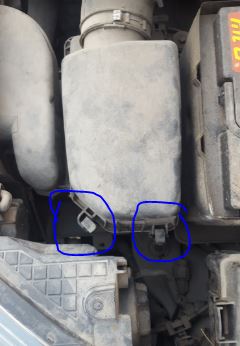

מאתרים את כל הקליפסים מסביב לבית הפילטר, ומשחררים אותם (מסומנים בכחול).

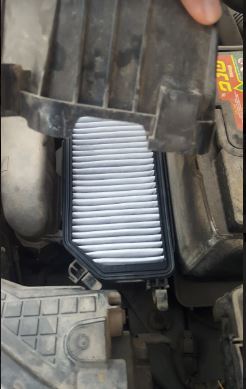

מוציאים את הפילטר הישן, ומכניסים את החדש, שימו לב לכיוון הצלעות. מסגרת הפילטר אינה סימטרית, ככה שקשה מאוד לטעות בהכנסתו.

וודאו כי סגרתם את הקליפסים כמו שצריך וכי הגומיה יושבת כמו שצריך.
סגרו את מכסה המנוע.

החלפת פילטר אוויר מזגן/תא נוסעים
כלים נדרשים: זוג ידיים, פנס(אולי).

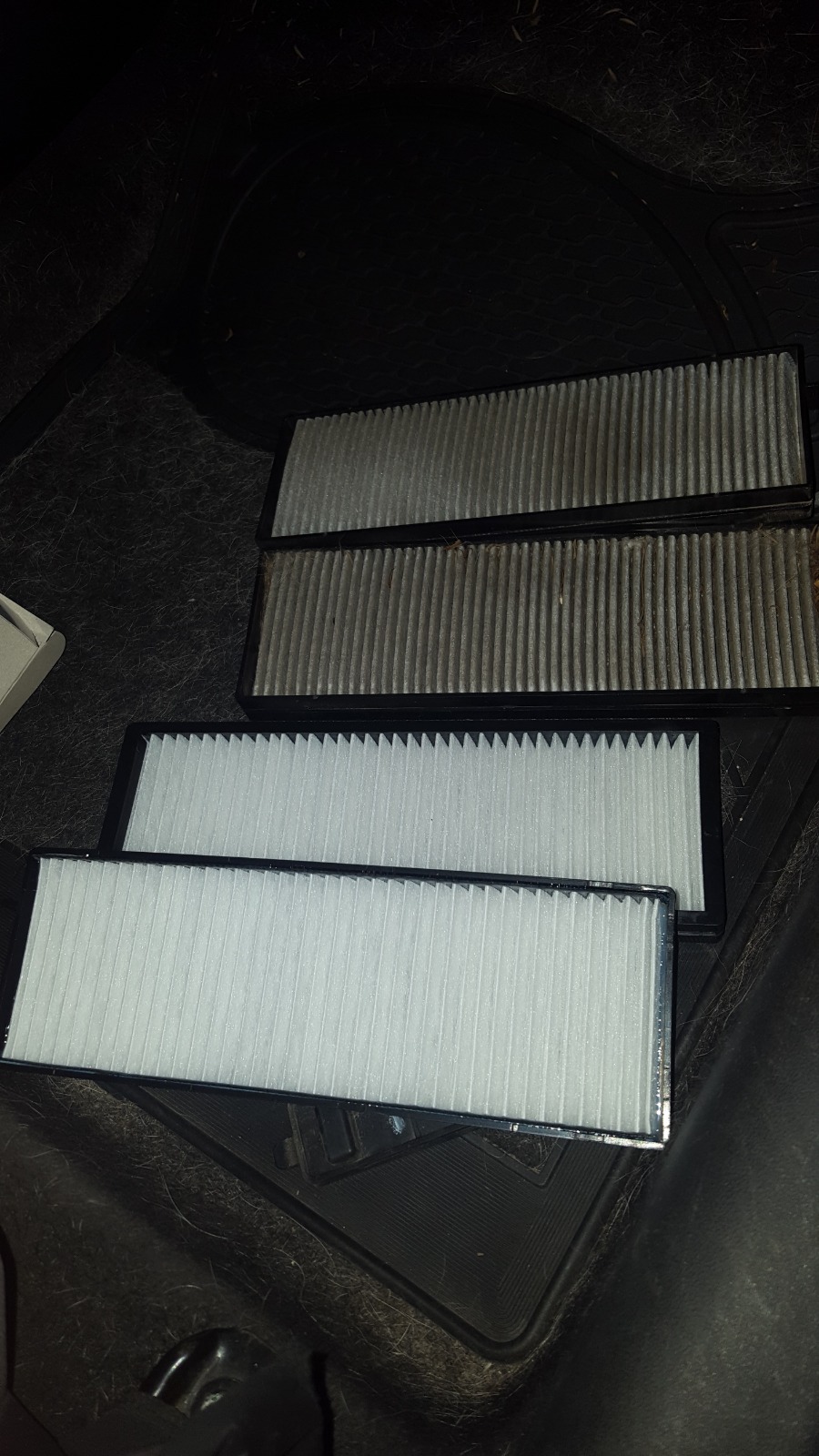

חלפים: ערכת פילטרים (שימו לב שברכב זה הפילטר מורכב משתי יחידות)
פותחים את דלת הנוסע לרווחה, וכורעים ברך לצד הרכב. אין צורך להוציא טבעת. סתם, אין צורך לפרק את תא הכפפות.

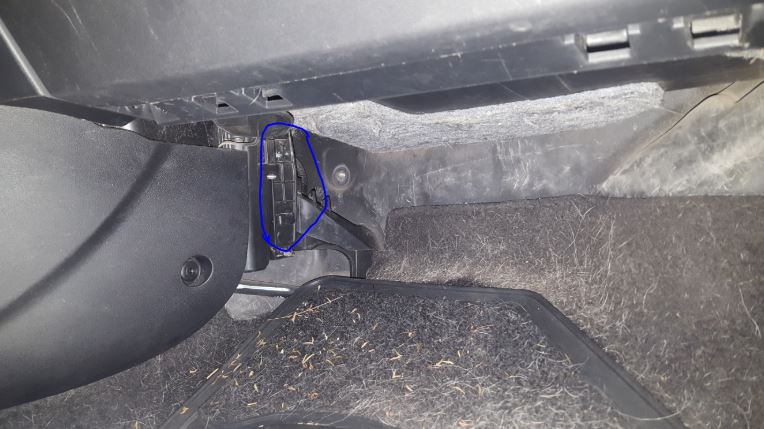

הפילטר נמצא מאחורי הקונסולה המרכזית (לצורך העניין, שבו בכסא הנוסע, ושלחו את רגל שמאל קדימה ושמאלה ככל האפשר. הפילטר ממוקם שם). מסומן בתמונה בעיגול כחול.

ניתן לזהות את מכסה בית הפילטר על ידי ריבוע שבולט מתחתיתו.
שלפו את המכסה, הוא יושב עם קליפס בחלקו התחתון, ועל זיז בחלקו העליון.

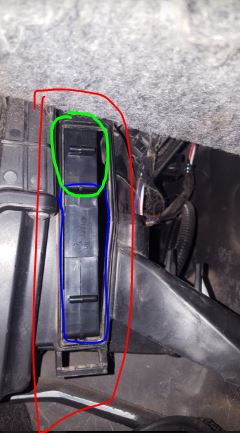

לפני שליפת הפילטרים, הסתכלו כיצד הם יושבים בתוך הבית שלהם. הם ממוקמים אחד על השני, כך שהפתח מאפשר גישה לתחתון בלבד. הפילטר העליון מסומן בחלקו בירוק, התחתון בכחול.

בנוסף, הזיז הבולט יהיה למטה ולכיוונכם. זהו כיוון הכנסת הפילטרים.
אין חשיבות לאיזה משני הפילטרים החדשים יהיה למעלה, אך יש חשיבות לכיוונם. שימו לב, כי ישנו חץ עם המילה FLOW על מסגרת הפילטר. זנב החץ הוא לכיוון המנוע, ראש החץ לכיוון תא הנוסעים (אוויר מגיע מיחידת המיזוג שבמנוע, אל תא הנוסעים).
הכניסו את שני הפילטרים החדשים – הכניסו את הראשון, ותפסו בזיז והחזיקו אותו למעלה ככל האפשר, ולאחר מכן הכניסו את השני מתחתיו. זה מעט מאתגר, אך אפשרי.
סגרו חזרה את המכסה, חלק עליון במגרעת קודם לכן, ואז את הקליפס בחלק התחתון.

המדריך נכתב על ידי עמית גלבוע
