מאזדה 3 – מדריך החלפת גלגל שיניים במנוע חלון

תסמינים של הבעיה:
שמורידים או מעלים את החלון שומעים רעש של דפיקות
לפעמיים החלון אפילו לא עולה או יורד

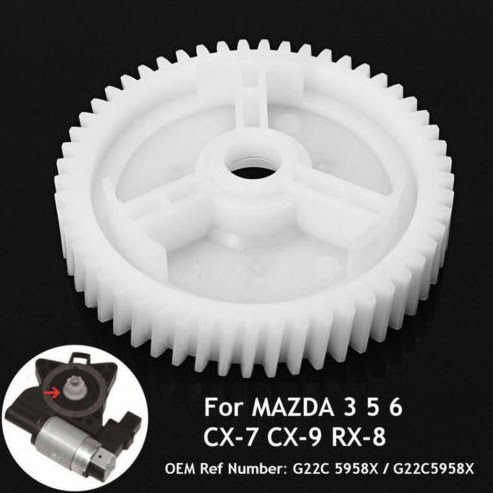

החלק שצריך להחליף:
מקט:
G22C5958X
עולה באייבי כ 8 שקלים.

כלים שצריכים להחלפה:
מברג פיליפס
בוקסה 10 מ"מ
מברג שטוח קטן
פטיש

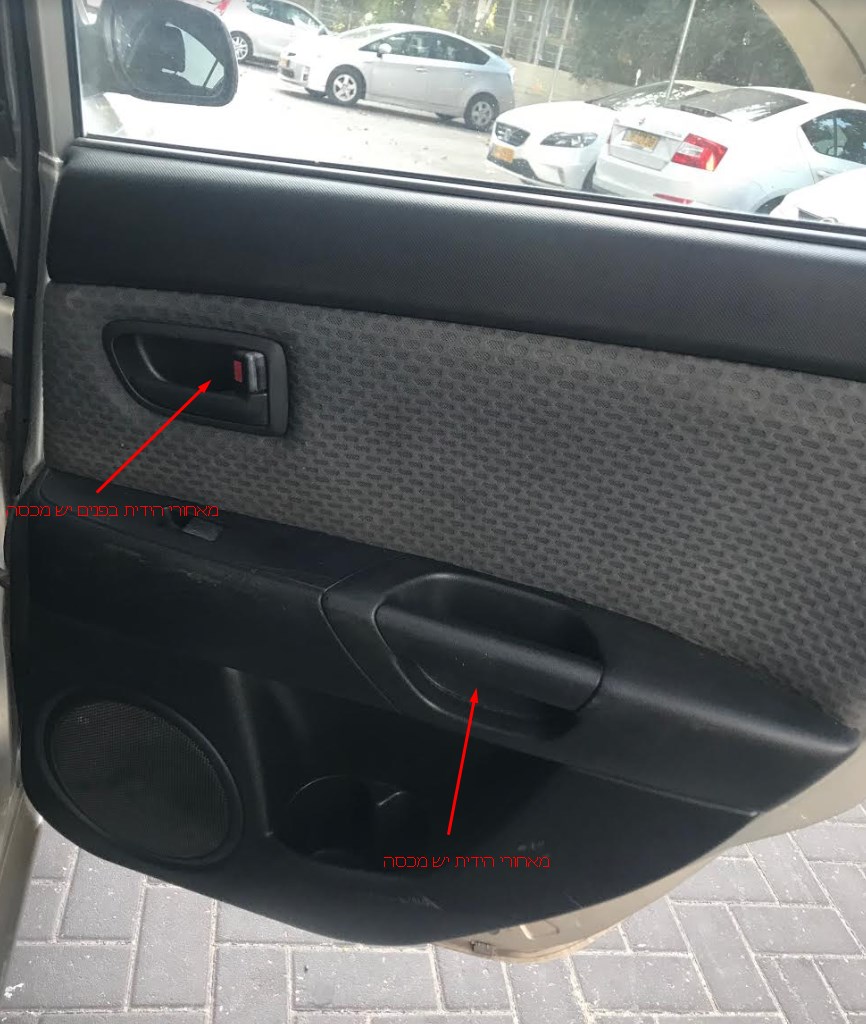

בדיפון של הדלת יש 2 ברגים מכוסים:

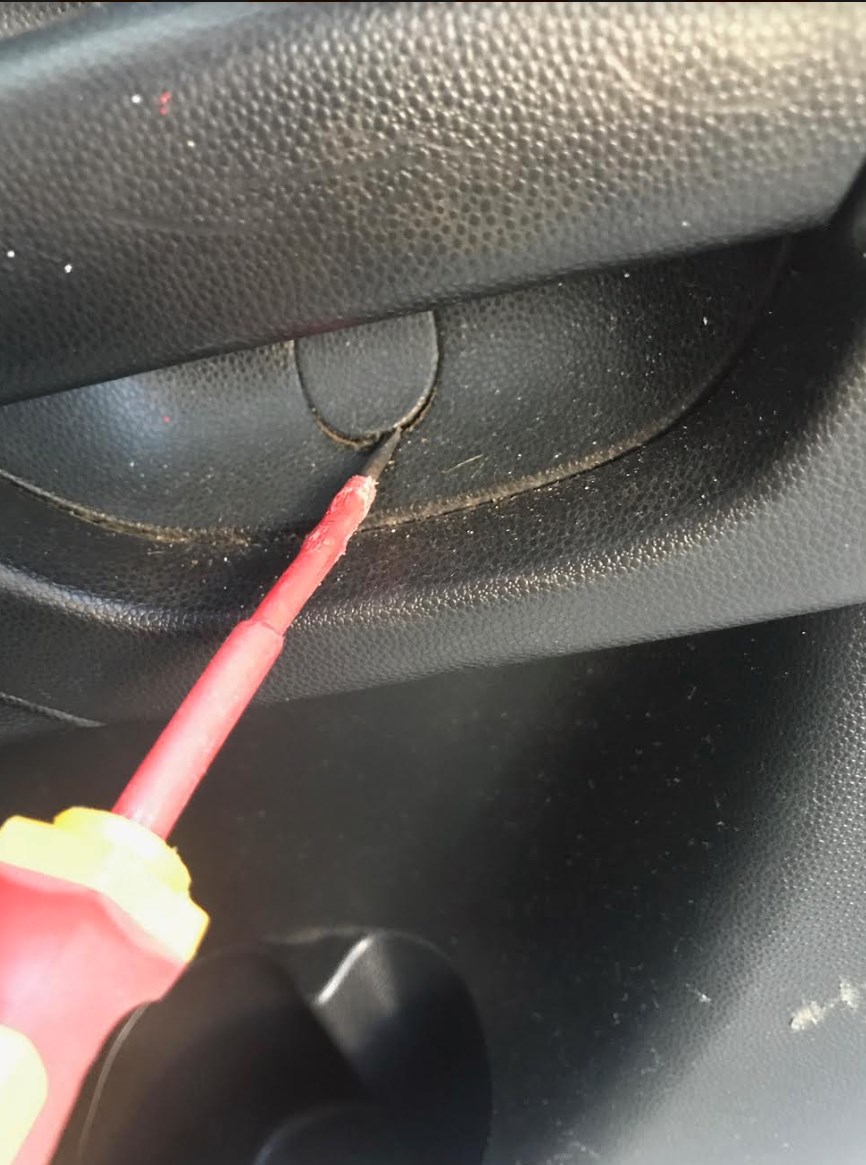

נפתח את המכסה של הברגים בעזרת מברג שטוח קטן:

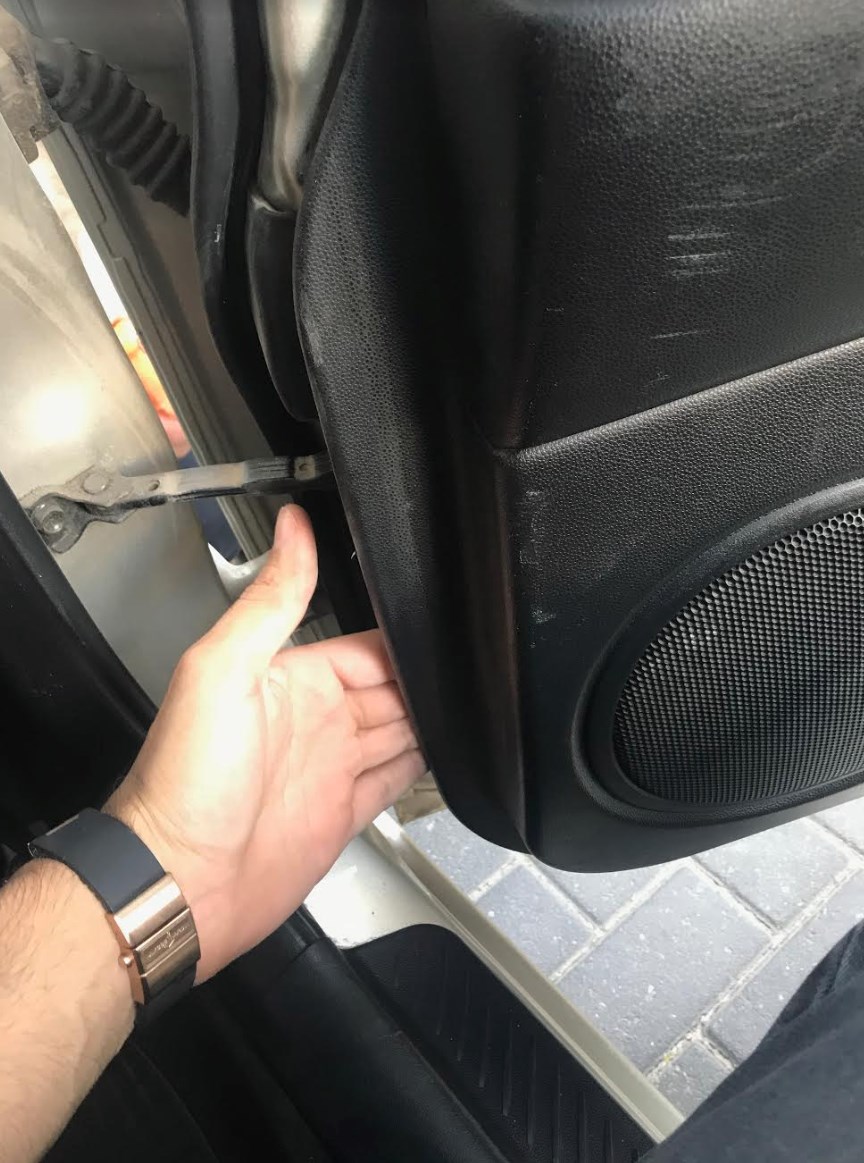

נשחרר את שני הברגים ונתחיל לשחרר את הקליפסים של הדיפון נכניס את היד בצד שמאל בדיפון:

נמשוך עד שנשמע קליקים אחרי זה נמשוך גם בצד השני עד שנשמע את הקליפסים משתחררים
לאחר שחרור כל הקליפסים נרים את הדיפון כלפי מעלה ולהיזהר לא למשוך אותו יותר מידי (יש קונקטור מחובר לדלת),

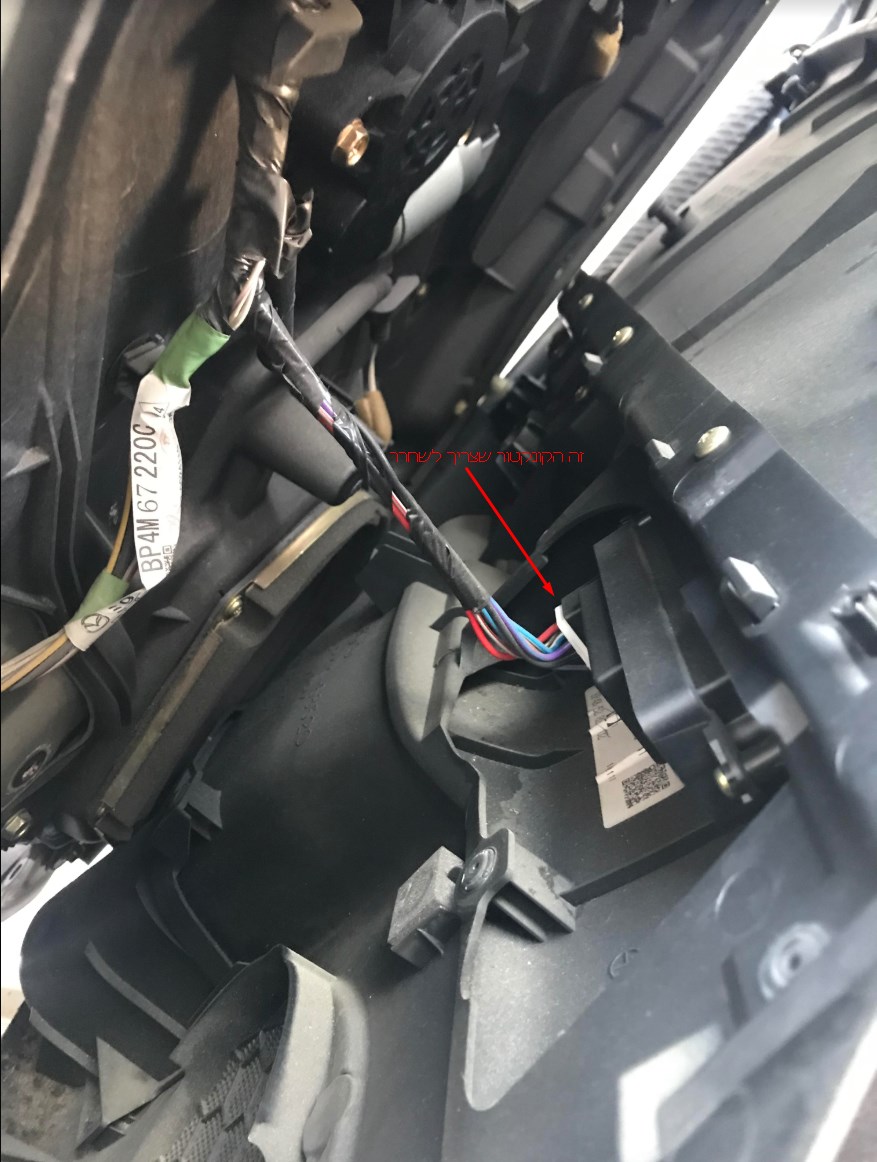

נשחרר בעזרת מברג את הקונקטור של הכפתורים:
(הגישה לשם קצת קשה אז יקח קצת זמן לשחרר את הקונטור הזה)

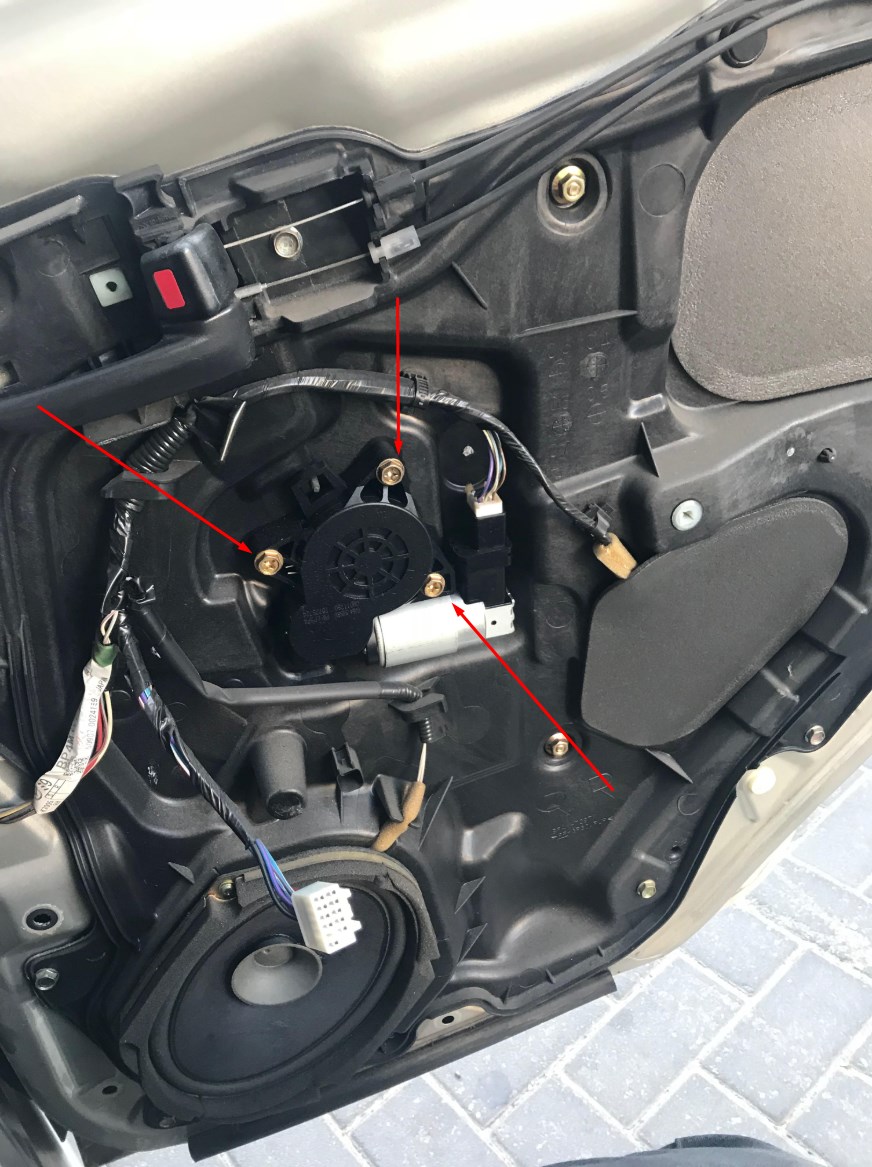

לאחר שהוצאנו את הדיפון אתם תראו את המנוע של החלון:

בעזרת ראצט ובוקסה 10 מ"מ נשחרר את שלושת הברגים של המנוע:

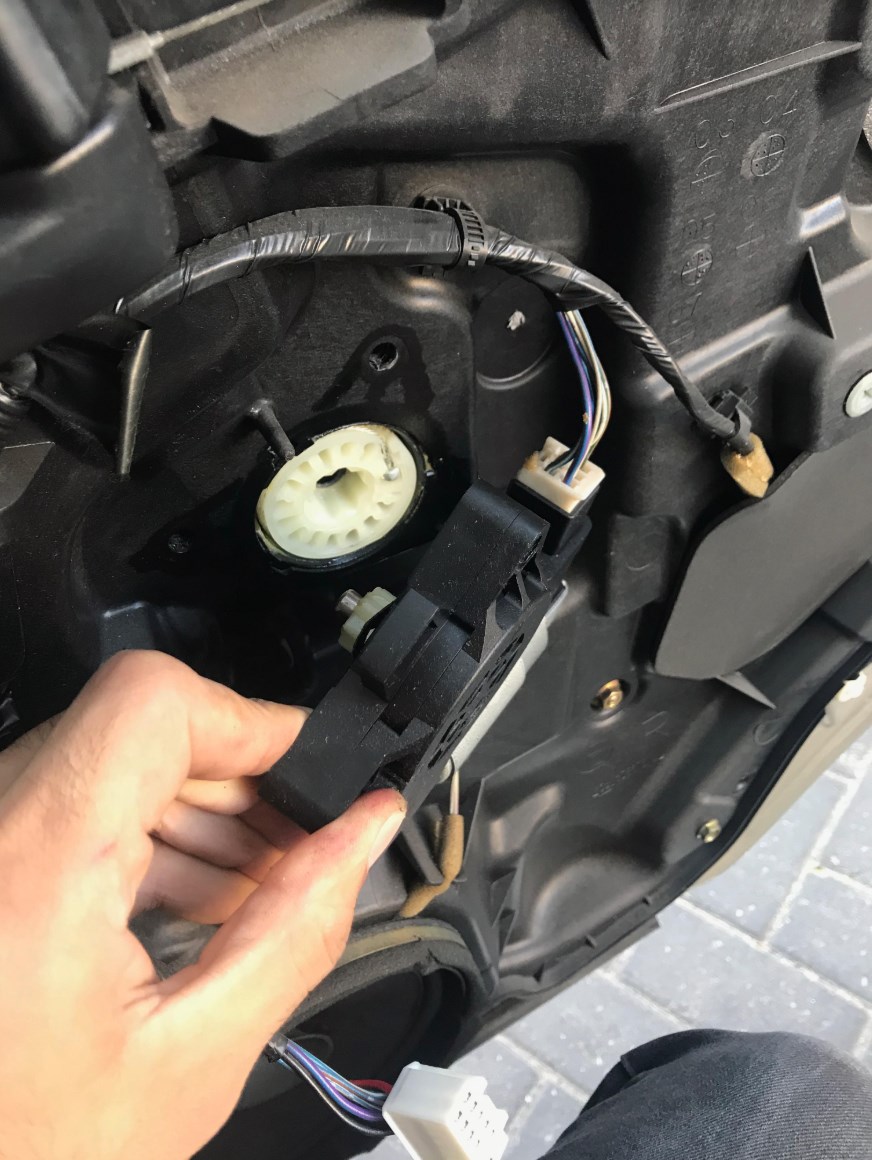

נשלוף אותו החוצה:

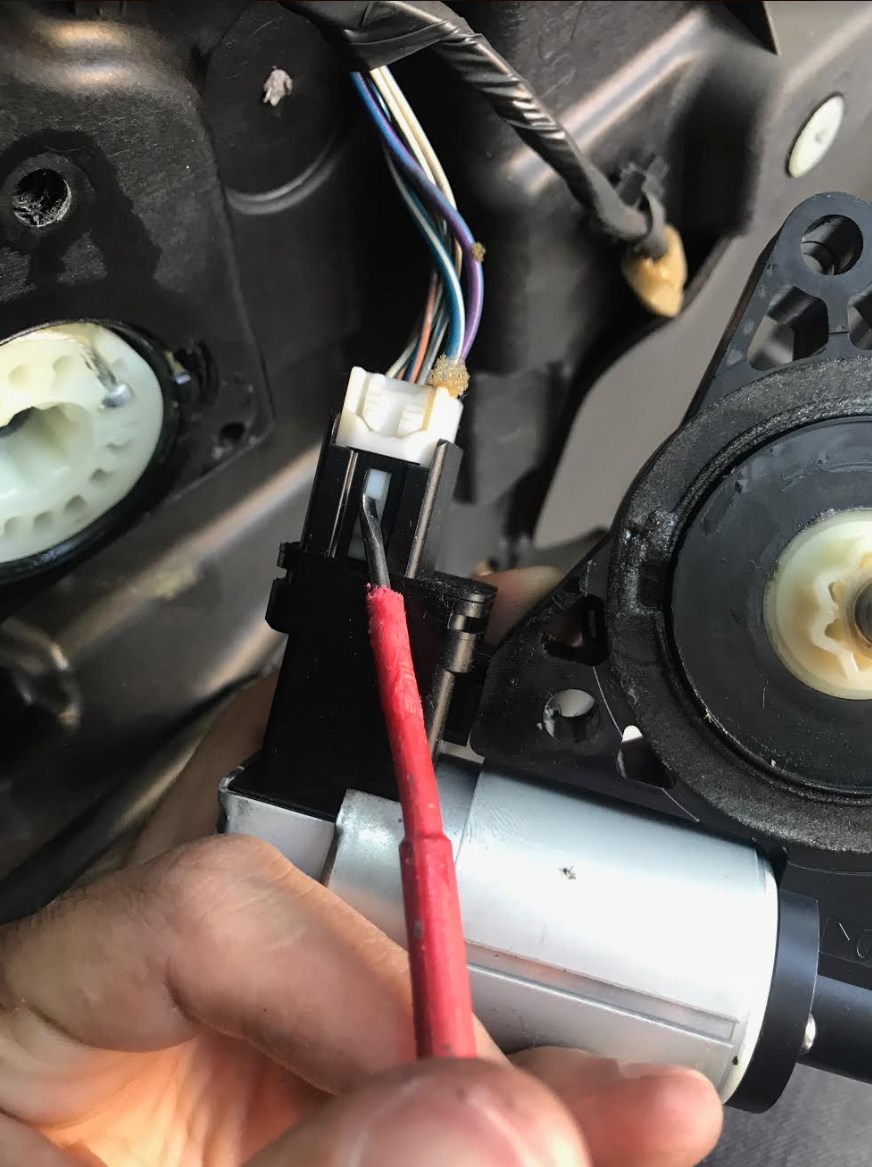

ננתק את הקונקטור שלו בעזרת מברג:

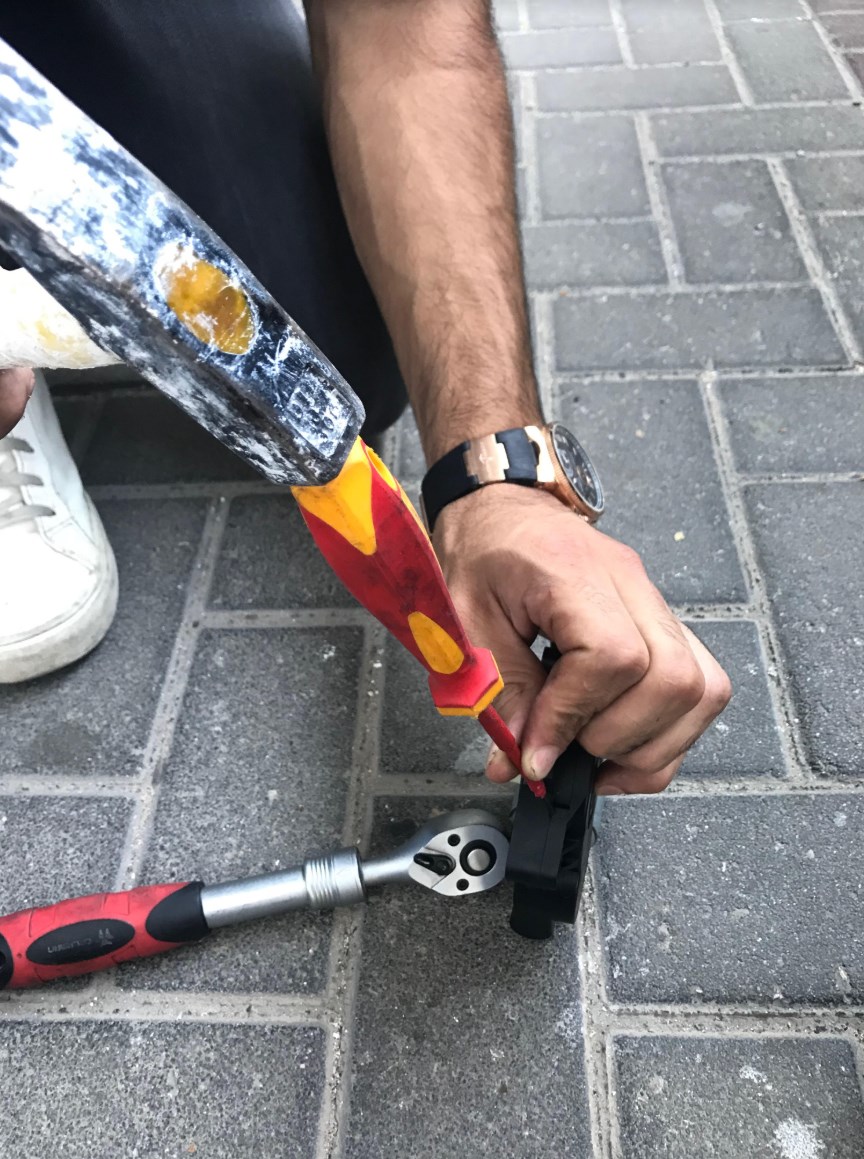

אחרי שהמנוע בחוץ ניקח מברג שטוח ודק ונצטרך להפריד את הפלסטיק של המנוע, זה קצת קשה להכניס את המברג אז אני נעזר במכה קטנה עם פטיש:

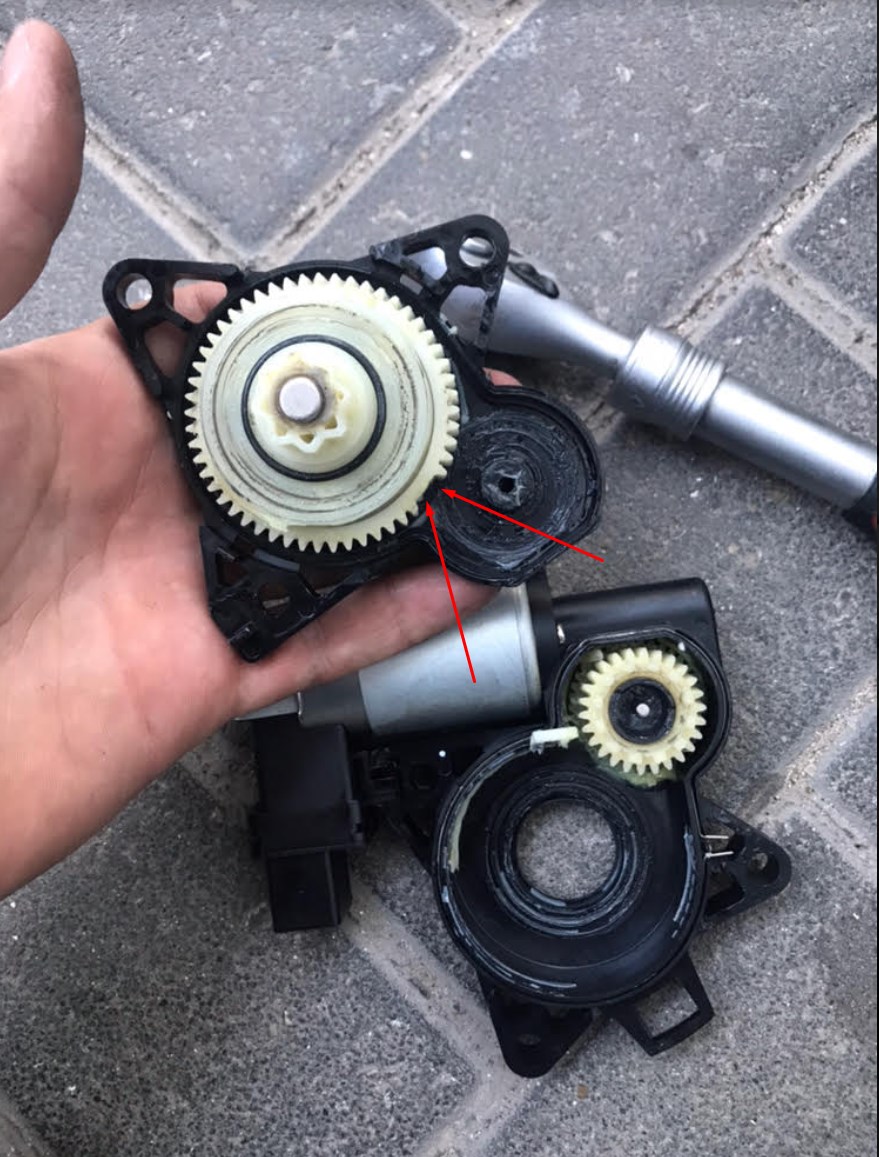

אחרי שהפרדתם את הפלסטיק אתם תראו את הגלגל שיניים עם השיניים החסרות שנשברו:

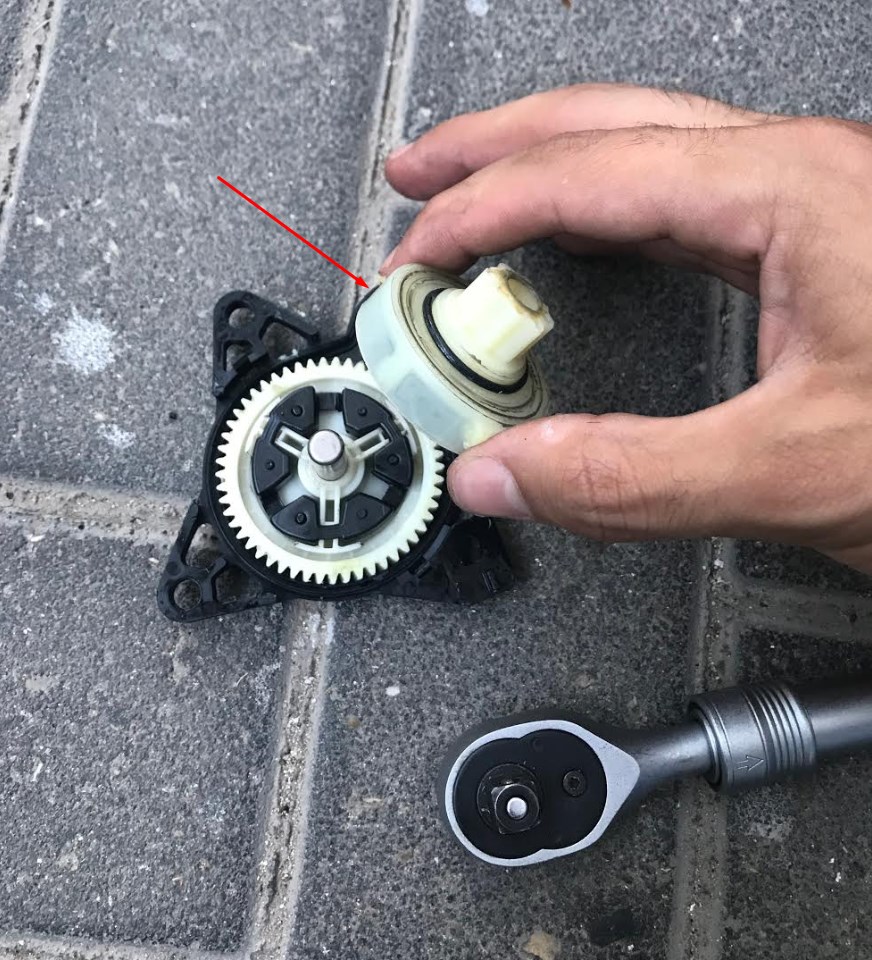

נרים את החלקים שמעל הגלגל:

נרים את הגומי השחור שעל הגלגל:

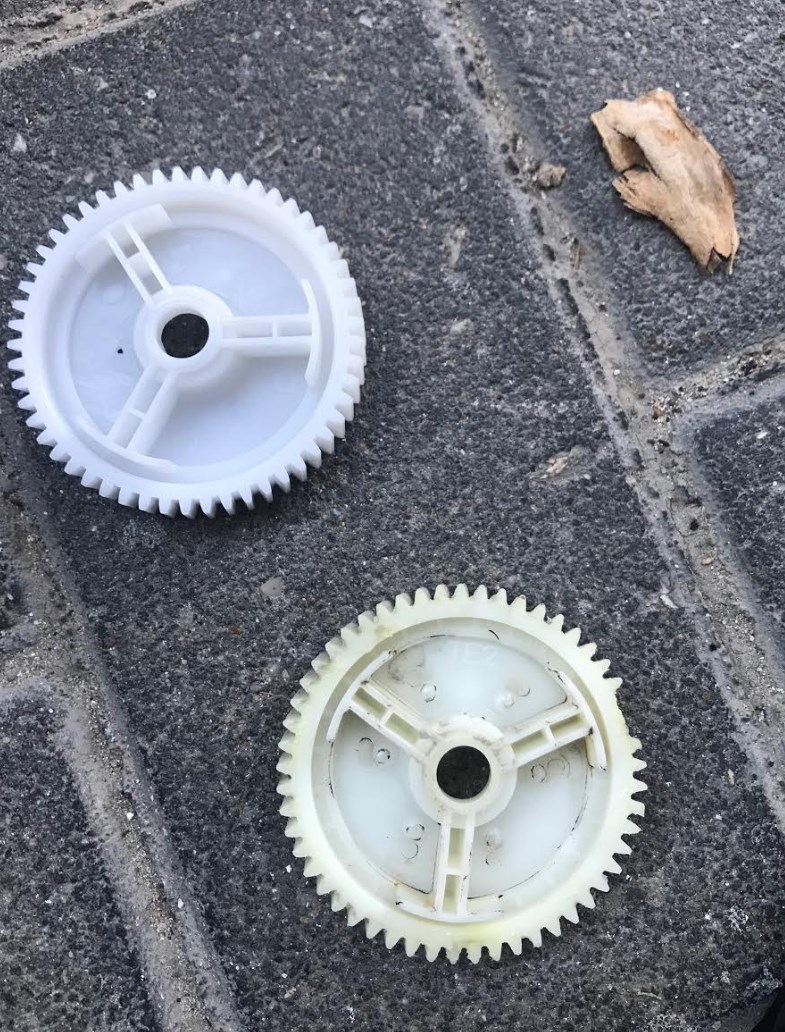

נחליף את הגלגל הישן בגלגל החדש

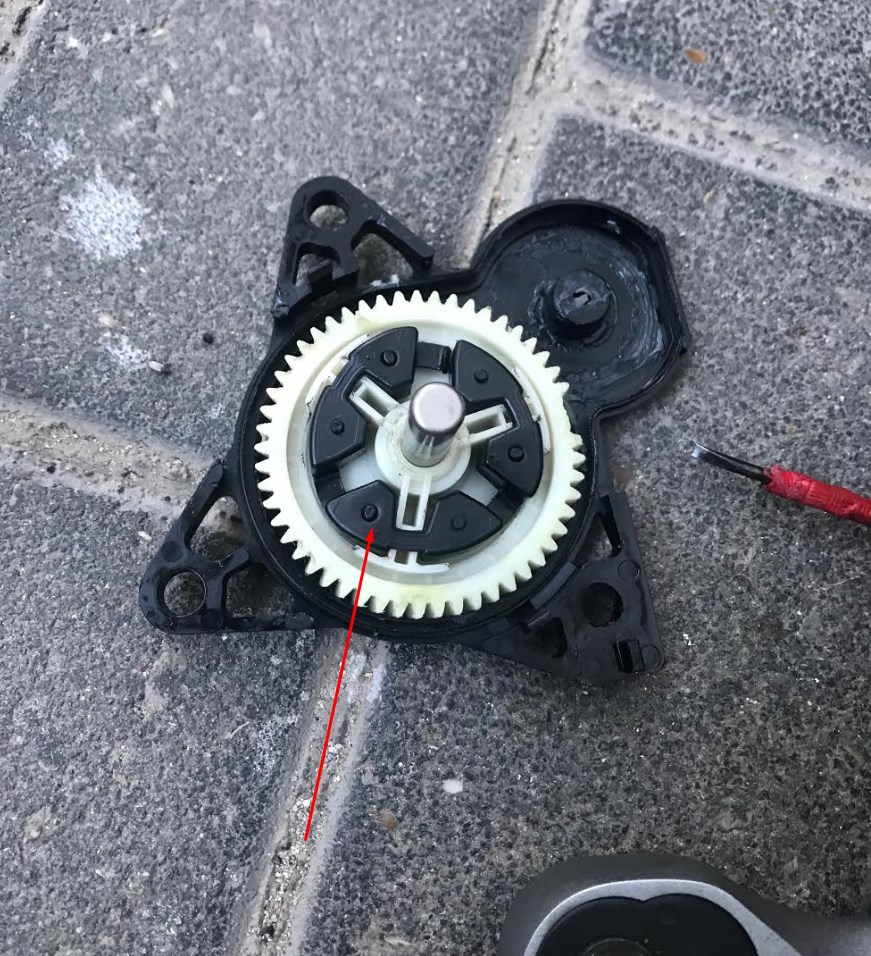

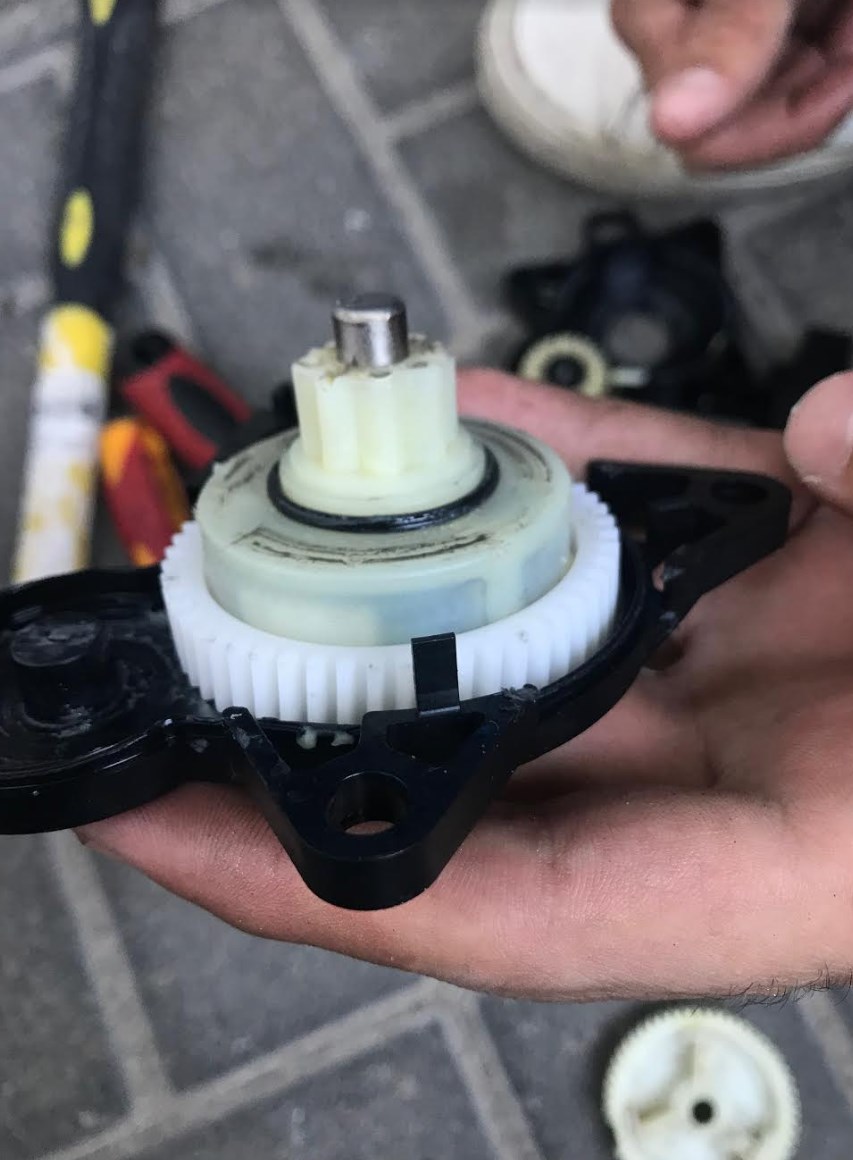

נחזיר את הגומי השחור ונחזיר את החלקים שהוצאנו מקודם (לבדוק שהם נכנסו טוב עד הסוף לתת להם סיבוב קטן כדי שיכנסו) שישב כמו בתמונה:

נחבר את שני חלקי הפלסטיק של המנוע
נחזיר את המנוע למקום שלו שהחור של הקנקטור יהיה לכיוון כלפי מעלה
בשלב זה לפעמיים הגלגל שיניים שבולט מחוץ למנוע זז ואז קשה להכניס אותו למקום שלו, אז תצטרכו להזיז את הגלגל שיניים על ידי הכפתור של החלון,
תחזיקו את המנוע באוויר ותחברו את הקונקטור שלו, תחזיקו גם את הדיפון של הדלת באוויר ותחברו את הקונקטור שלו ,
תלחצו על הכפתור של החלון לסובב קצת את הגלגל במנוע עד שיסתדר ויהיה אפשר להכניס אותו במדוייק למקום.

אחרי זה תסגרו את שלושת הברגים:

מחברים את הקונקטור של הדיפון ומחזירים אותו למקום קודם כל מכניסים אותו על המסילה למעלה של החלון ואז למטה לוחצים על כל הקליפסים שיסגרו.

סוגרים את שני הברגים של הדיפון וסוגרים את המכסה שלהם.

עכשיו מה שנשאר זה רק ללמד את הכפתורים ליד הנהג שיפתחו את החלון שתיקנתם:
אתם מרימים את החלון מהכפתור שנמצא על הדלת שתיקנתם ולא מהכפתור של הנהג מרימים ולא עוצרים אפילו שהחלון כבר נסגר במשך 4 שניות,
אחרי זה מורידים את החלון עד הסוף ושוב מחכים 4 שניות.

עכשיו החלון אמור להיפתח גם מהכפתורים של הנהג.

המדריך נכתב על ידי Yoel Borochov

הערות שנכתבו ע״י עמוס ארביב
רק להוסיף כמה דברים חשובים.
1. הגלגל שמכיל בתוכו את הכבל מתכת שמרים ומוריד את החלון רגיש מאוד לסיבובים. מה שאומר, לאחר שהוצאנו את המנוע מהגלגל הפנימי שבדלת, מומלץ עד חובה לעגן אותו בחזרה עם 3 הברגים שהוצאנו, הדבר ימנע ממנו לברוח כי יש לחץ שמופעל עליו מהכבל מתכת של המנגנון.
2. לאחר שסיימנו את ההחלפה של גלגל השיניים של המנוע, להחזיר בעדינות ולהשתדל שלא לסובב אותו יותר מידי על מנת שלא לשחרר את הגלגל הפנימי בדלת. (מדבר מתוך ניסיון כואב שנאלצתי להחליף את כל המנגנון בגלל טעות כזו) 🙂
3. לפני שמכניסים את הגלגל שיניים החדש, לדאוג לאתר ולנקות מתוך הגריז את כל השאריות של הגלגל ש"נטחן" לפני כן, על מנת למנוע שבירה מואצת של הגלגל החדש.

10 תגובות

  1. עמיחי

    בהמשך לנאמר… אם הגלגל הפנימי של הדלת יצא מהמקום כמו שעמוס הסביר זה לא מחייב להחליף הכל… גם לי זה קרה באחת הדלתות… החלפתי 2 דלתות. והיה מאוד מציק אבל לאחר שפירקתי את המסגרת פלסטיק הפנימית ( הרבה ברגים על בוקסה 10 ממ) ומשכתי החוצה את ההדבקה לפח קצת מלמעלה (לא עד הסוף) אדם נוסף יכול להכניס יד פנימה ולהחזיק את הגלגל במקום המיועד לו והשני ירכיב את המנוע חזרה. הברגים של המנוע יעגנו אותו למקומו מחדש. אחר כך החזרתי את כל הברגים שמחזיקים את הפלסטיק למקום והמשכתי לפי המדריך. החלון עובד סבבה אבל יש טקטוק עדין בירידה (אולי בגלל שזה לא מקובע פרפקט) ולדעתי הטקטוק העדין כל עוד לא יחמיר איננו נחשב בעייתי זה ממש לא הרעש העצבני שהחלון עשה לפני כן ונתקע.
    ממש ממש תודה על המדריך הזה ועל כל הפעילות שלכם. יישר כח!

    • יאיר

      שלום, לצערי לא הבנתי מספיק את השלב של הקיבוע והגלגל שבפנים השתחרר מהכבל מתככת ונפל פנימה, האם יש אפשרות להחזיר אותו, לגלגל שוב את הכבל מתחת ולשים במקום או שלוותר על זה וללכת למוסך? באסה של החיים..

  2. חננאל

    היי תודה רבה רבה על המדריך המפורט…
    עזר לי מאוד החלפתי לכל ארבעת החלונות ממש בקלות
    חסך לי 1200 שקל
    יישר כח

  3. גילעד

    אחלה גם את שלי החלפתי תודה . רק תגידו מישהו יודע איך מפרקים את הדלץ האחורית של מזדה 5??אין שום ברגים כמו בקדימה אם מישהו יודע אשמח לדעת לא הצלחתי תודה0

  4. דן

    מדריך מעולה. אפילו אני, חסר כשרון טכני, הצלחתי להתמודד עם 2 דלתות ועם מנגנון חלון ש"ברח" פנימה.

    תודות !!!!

  5. אלעד

    תודה רבה על ההדרכה. היתה לי לעזר רב.
    הייתי מוסיף שכדאי לקבל את החלון במצב סגירה מלאה ולפני חיבור מחדש של המנגנון ללחוץ על הכפתור לסגירה מלאה.

  6. ירון

    תודה רבה, עזר לי מאוד.
    החלפתי בכל ארבעת החלונות.
    הסבר מפורט בליווי תמונות עם חצים.
    הכל היה מדויק ולפי ההסבר.
