מדריך התקנת כבילת מתח למצלמת דרך

ההדגמה בוצעה על סיטרואן c4 דור ראשון אבל כללית יכולה להתאים לכל רכב.

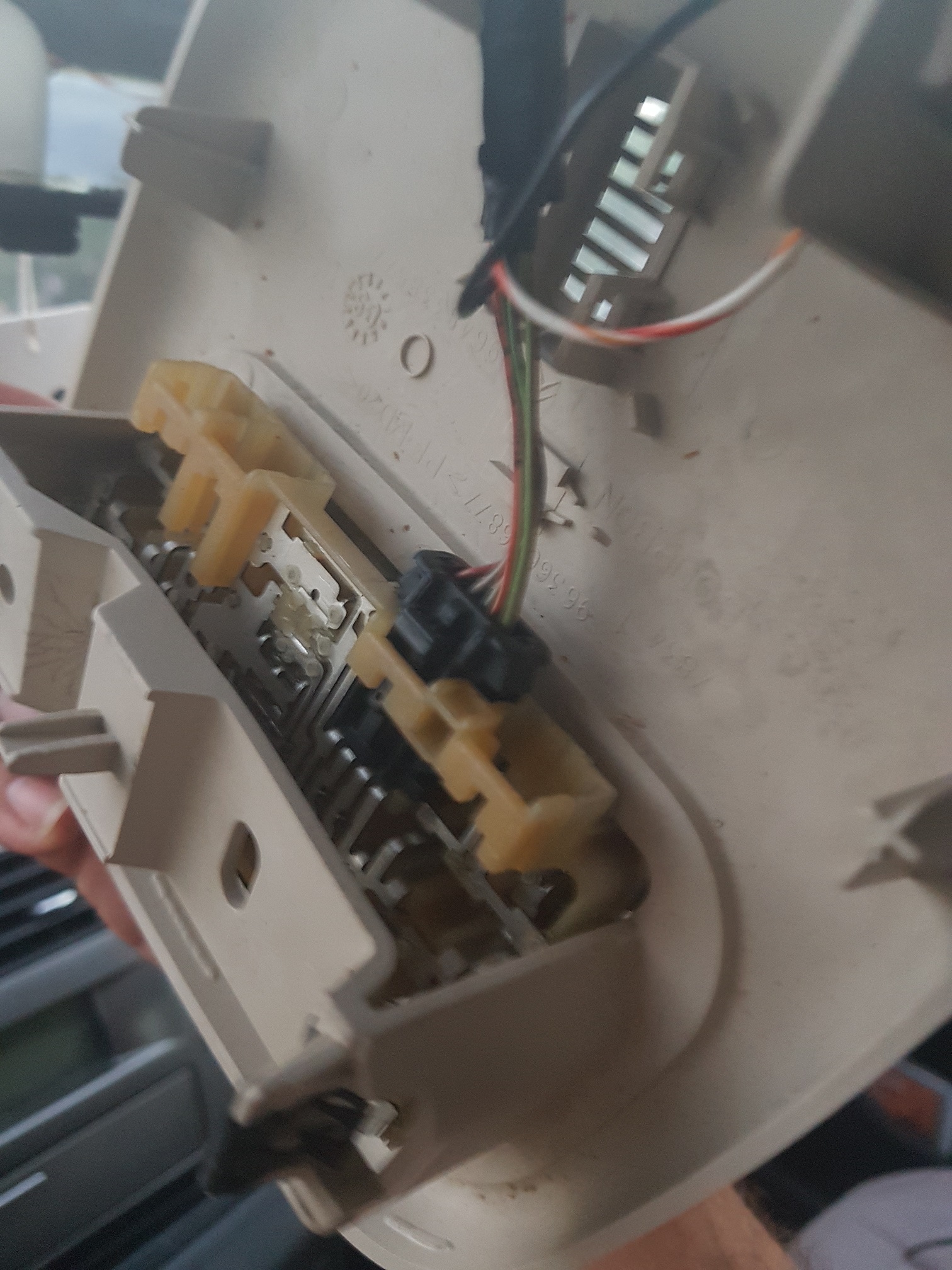

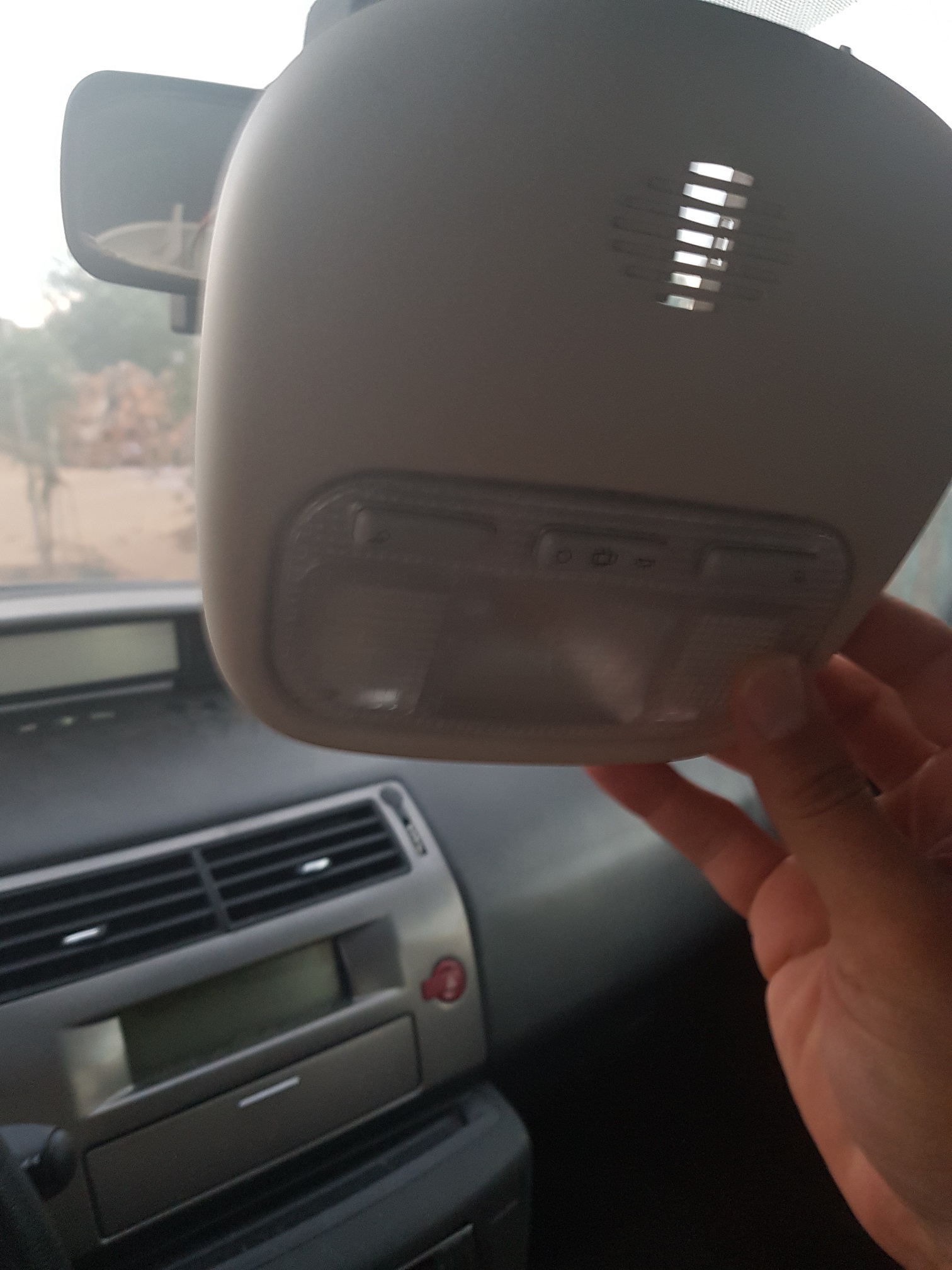

בית הנורה אחרי פירוקו מגג הרכב שזה למשוך כמה קליקים בעדינות.

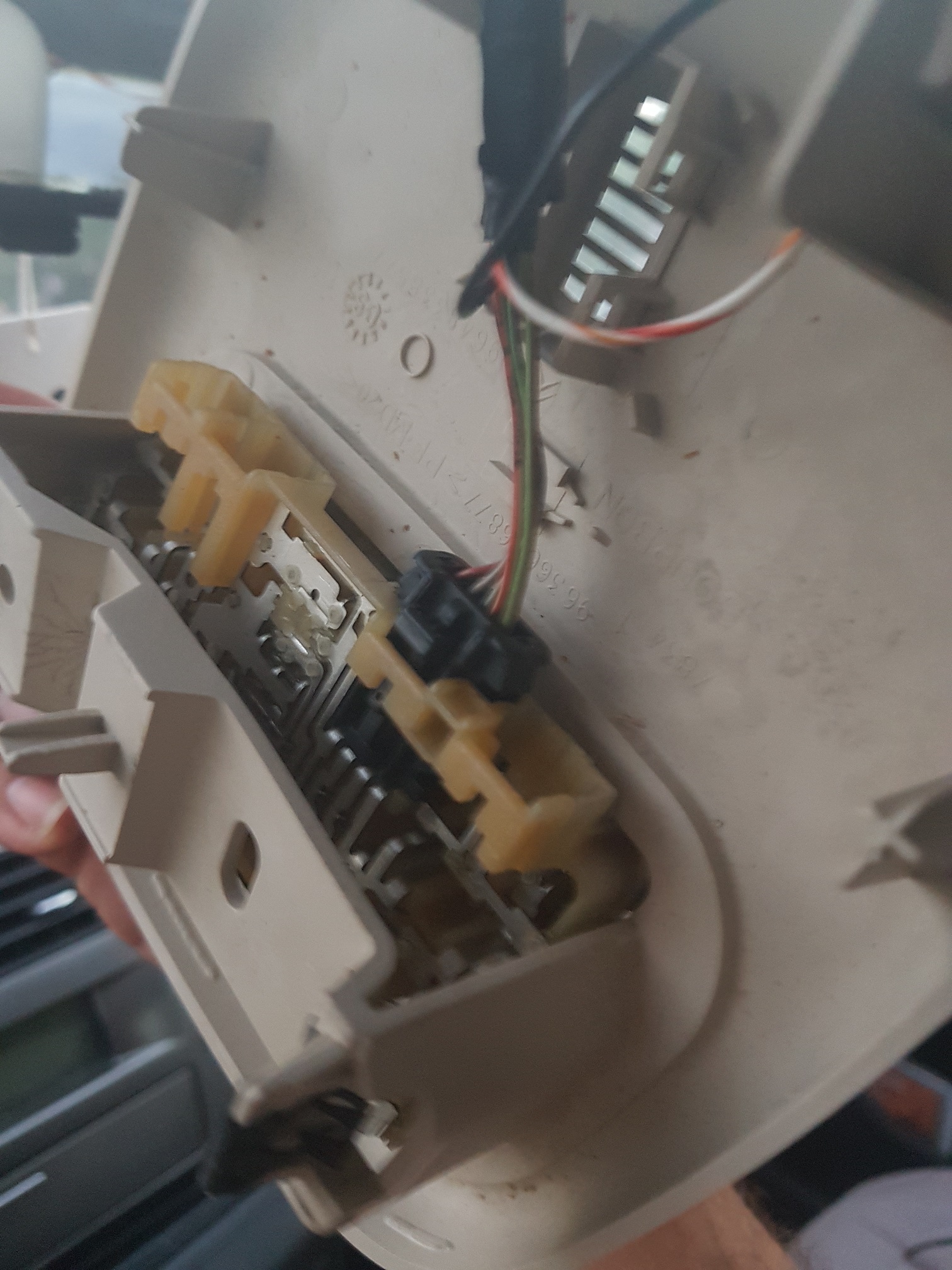

ניתן לראות את הקונקטור שמזין את הנורות של תאורת הפנים עליו נתעלק לצורך משיכת חשמל.

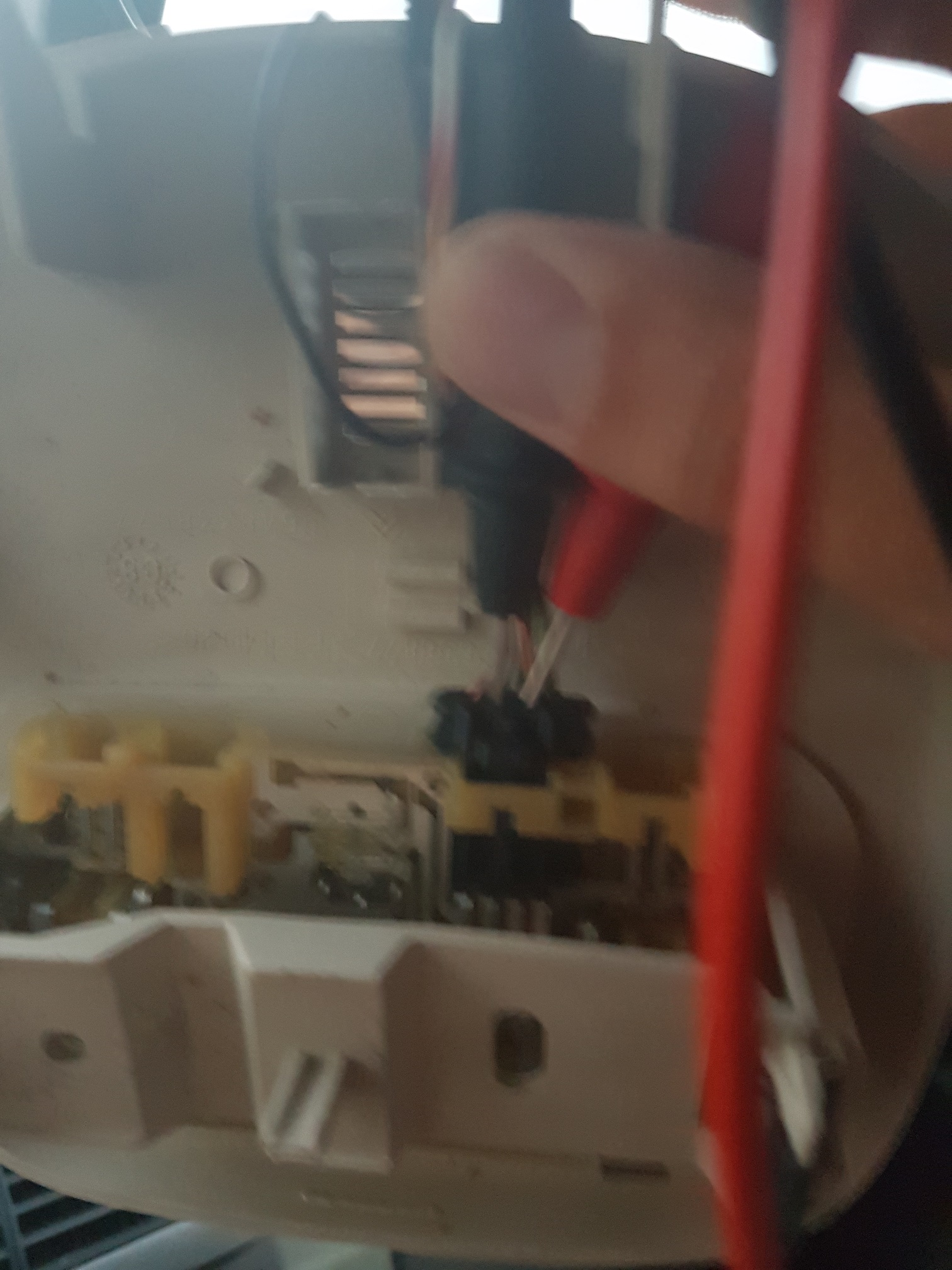

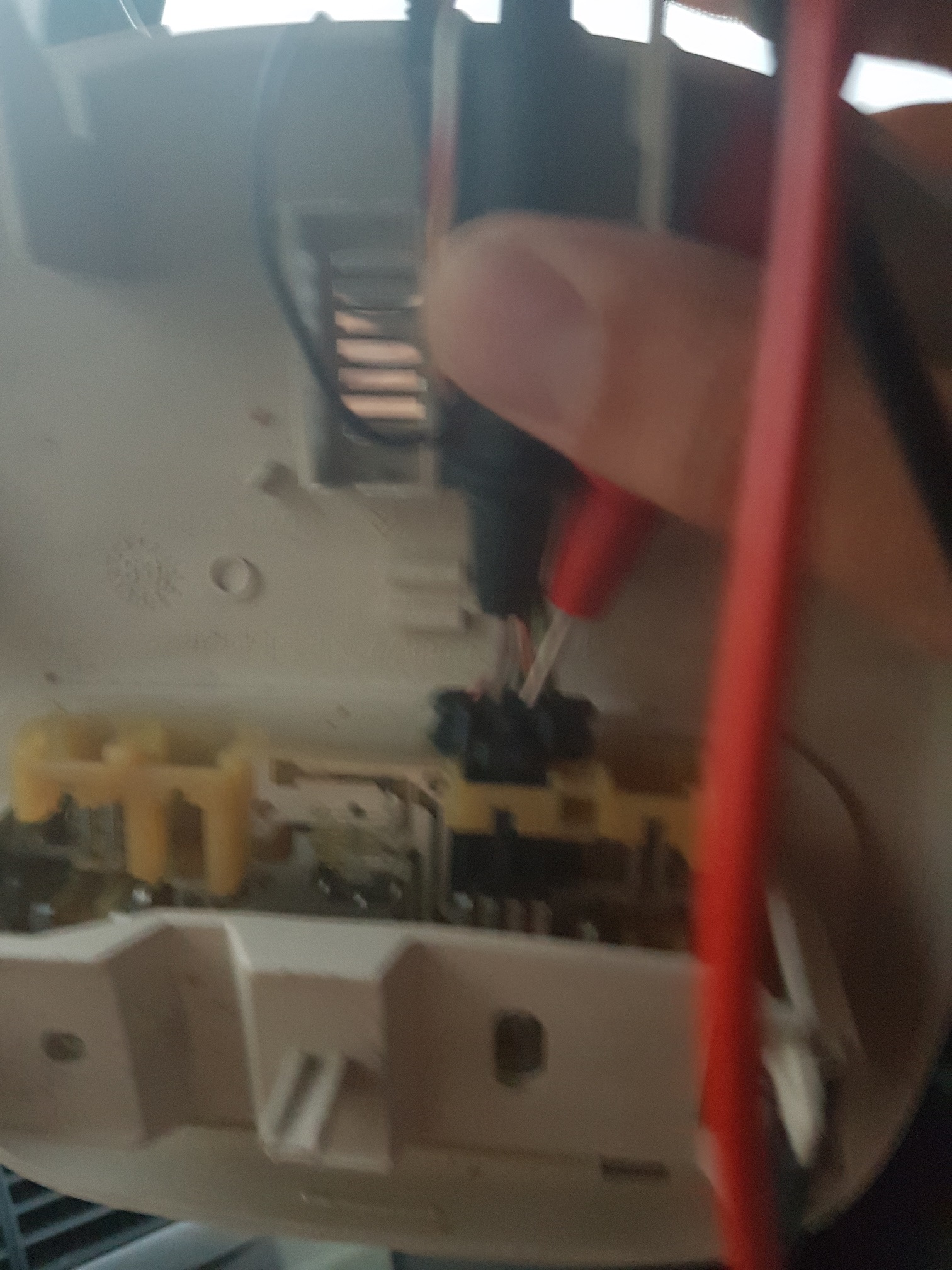

הכנסת פרובים של רב מודד בנקודות שונות בקונקטור ובדיקת מתח עם הרב מודד במצב סוויץ' סגור =0 וולט ובמצב פתוח = 12 וולט (קצת יותר)

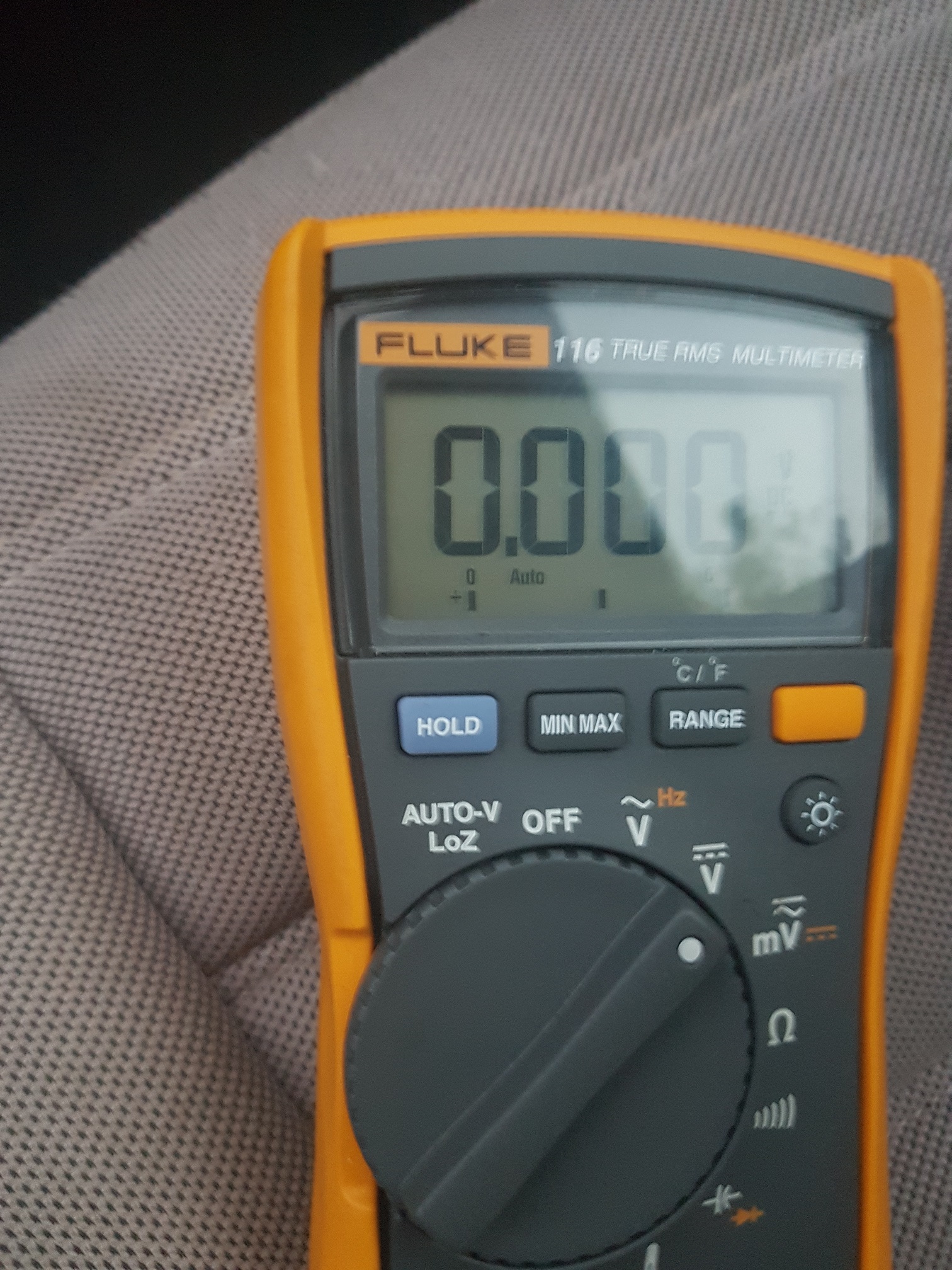

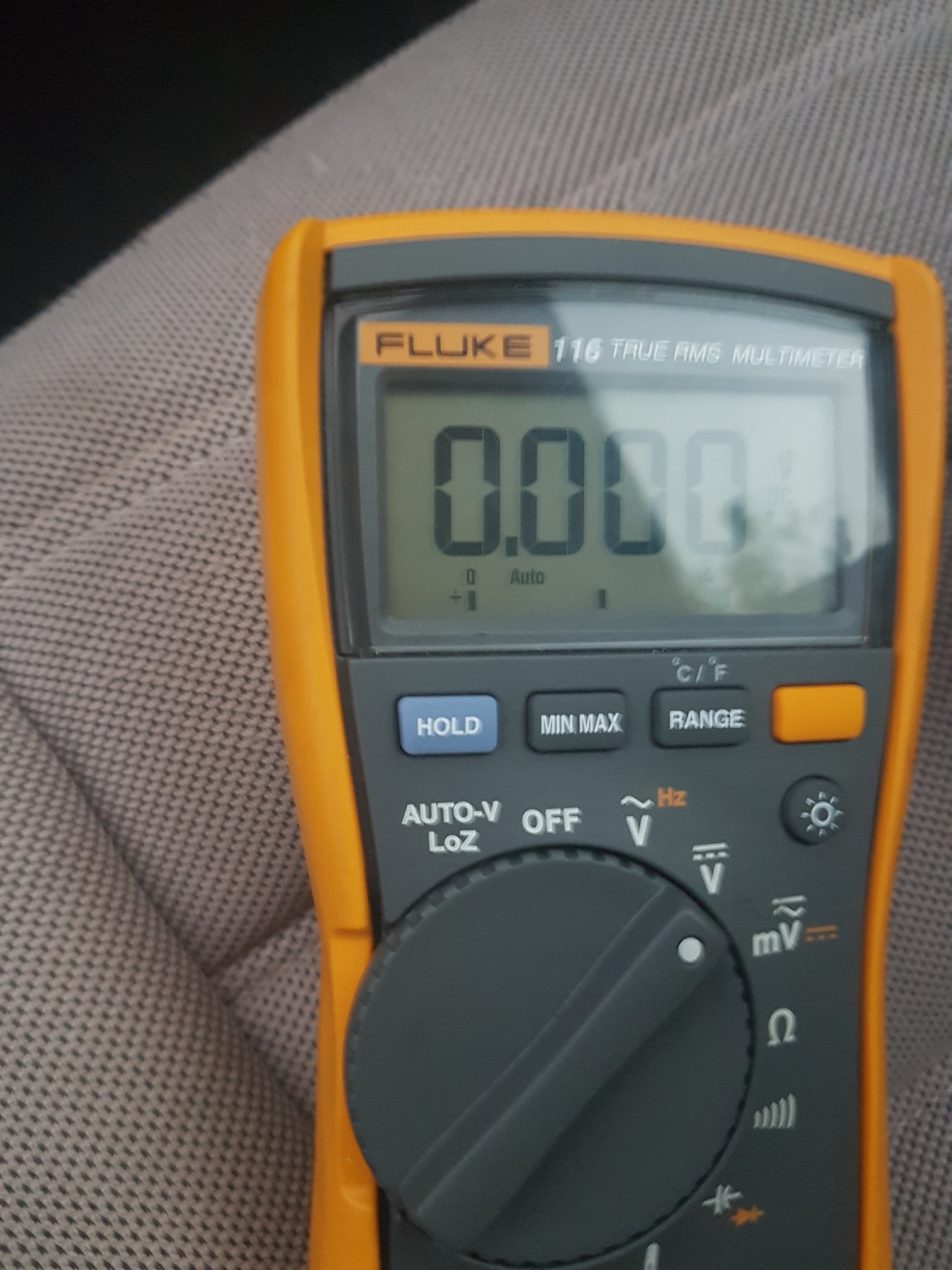

סוויץ' סגור

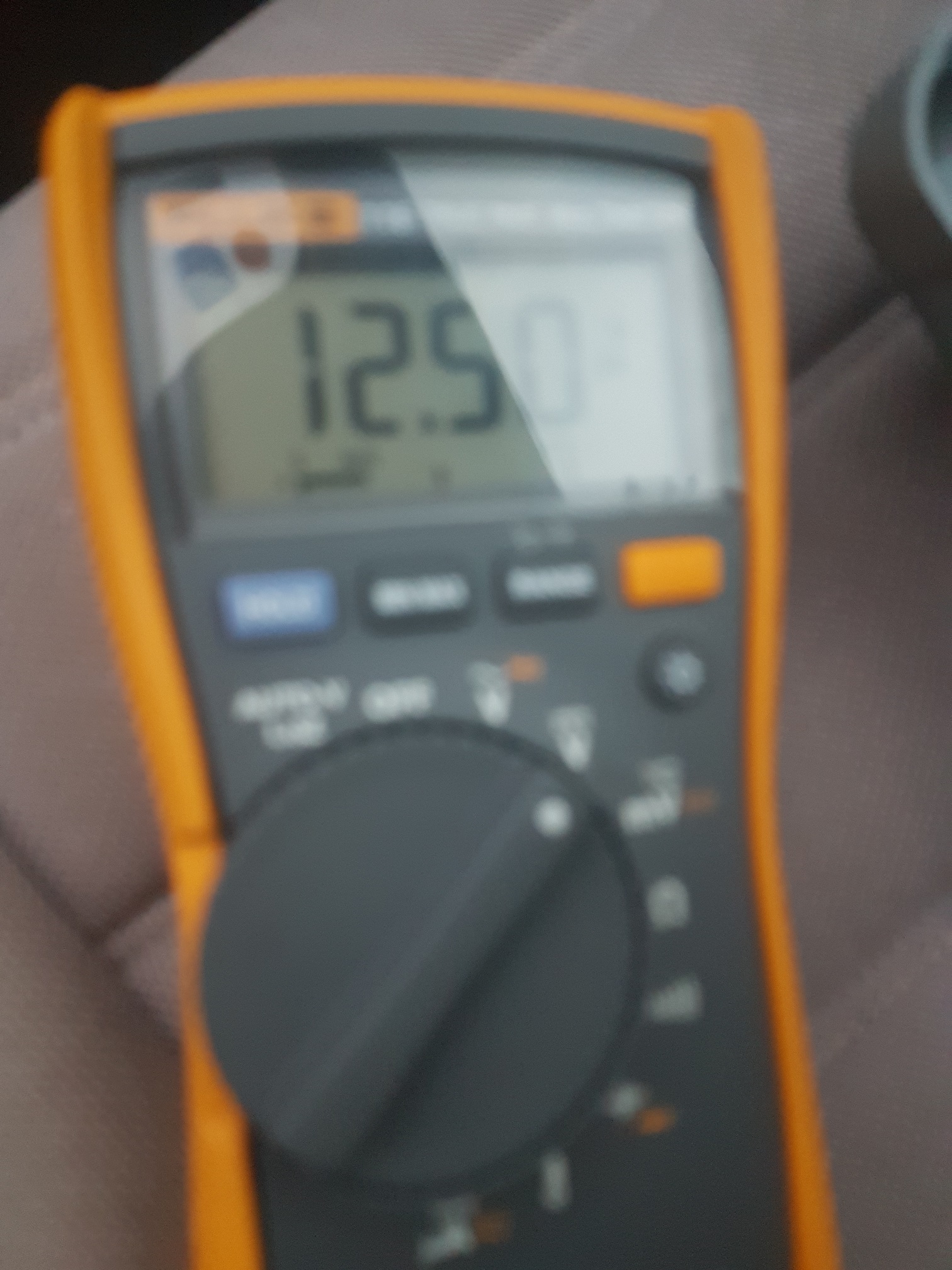

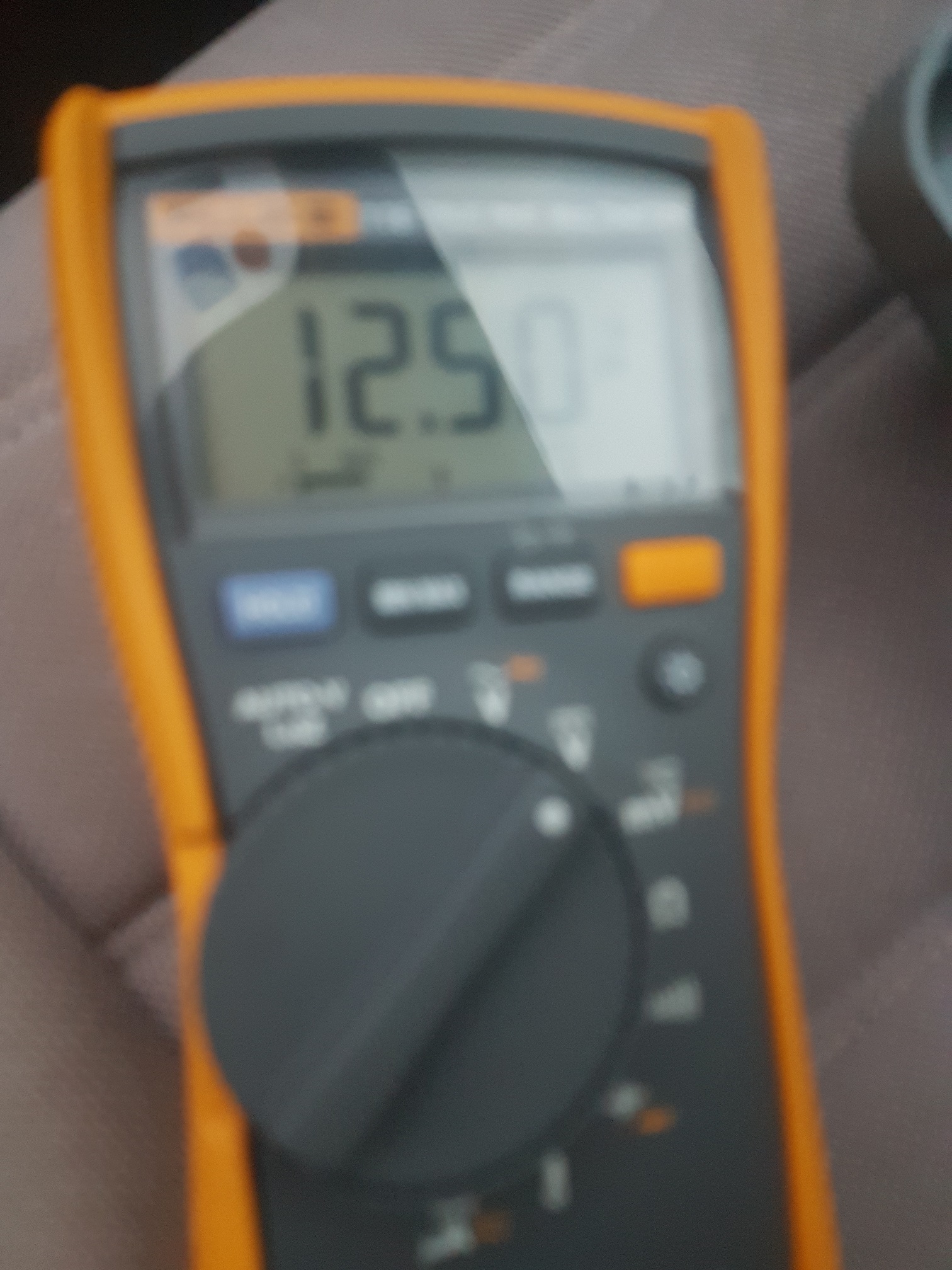

סוויץ' פתוח. זהו בינגו עלינו על זוג גידים בקונקטור שנותן מתח אחרי סוויץ'.

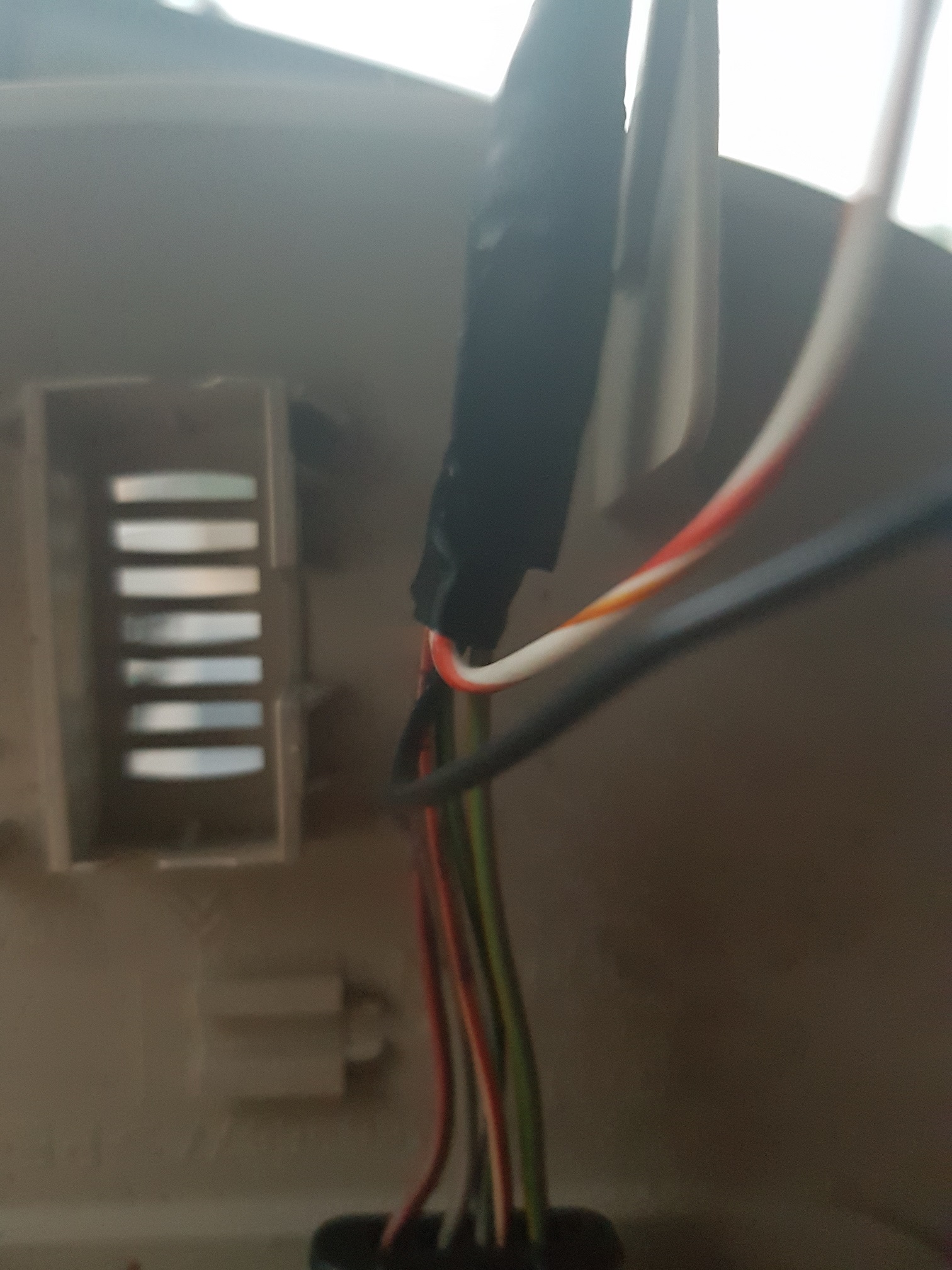

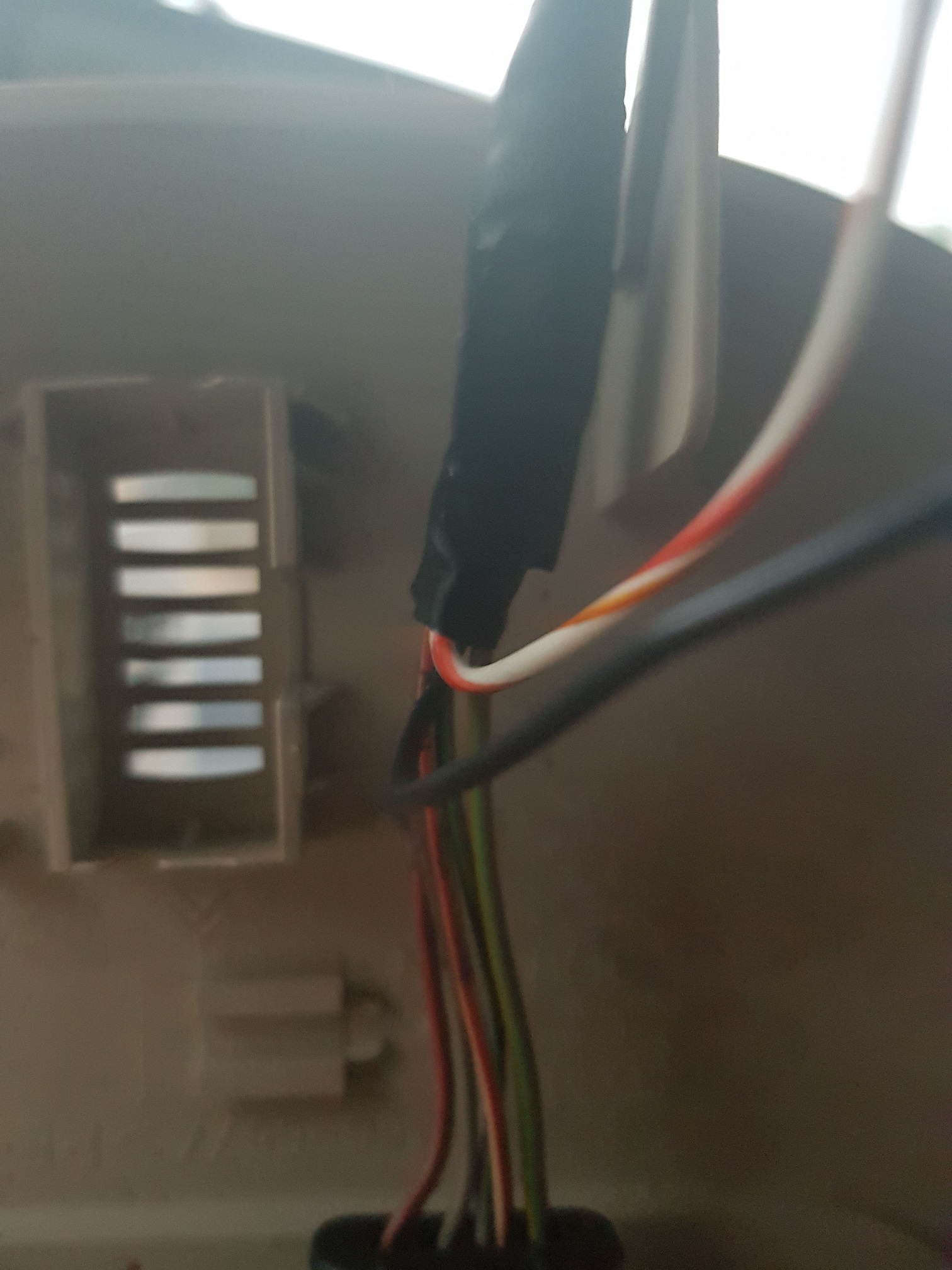

גילוי זוג החוטים שנותנים את המתח שמצאנו קודם וליפוף של זוג חוטים נוספים אחד על הפלוס ואחד על המינוס (עדיף בעלי צבעים שונים בתמונה כתום לבן לפלוס ושחור למינוס).
ובידוד באמצעות איזולירבנד.

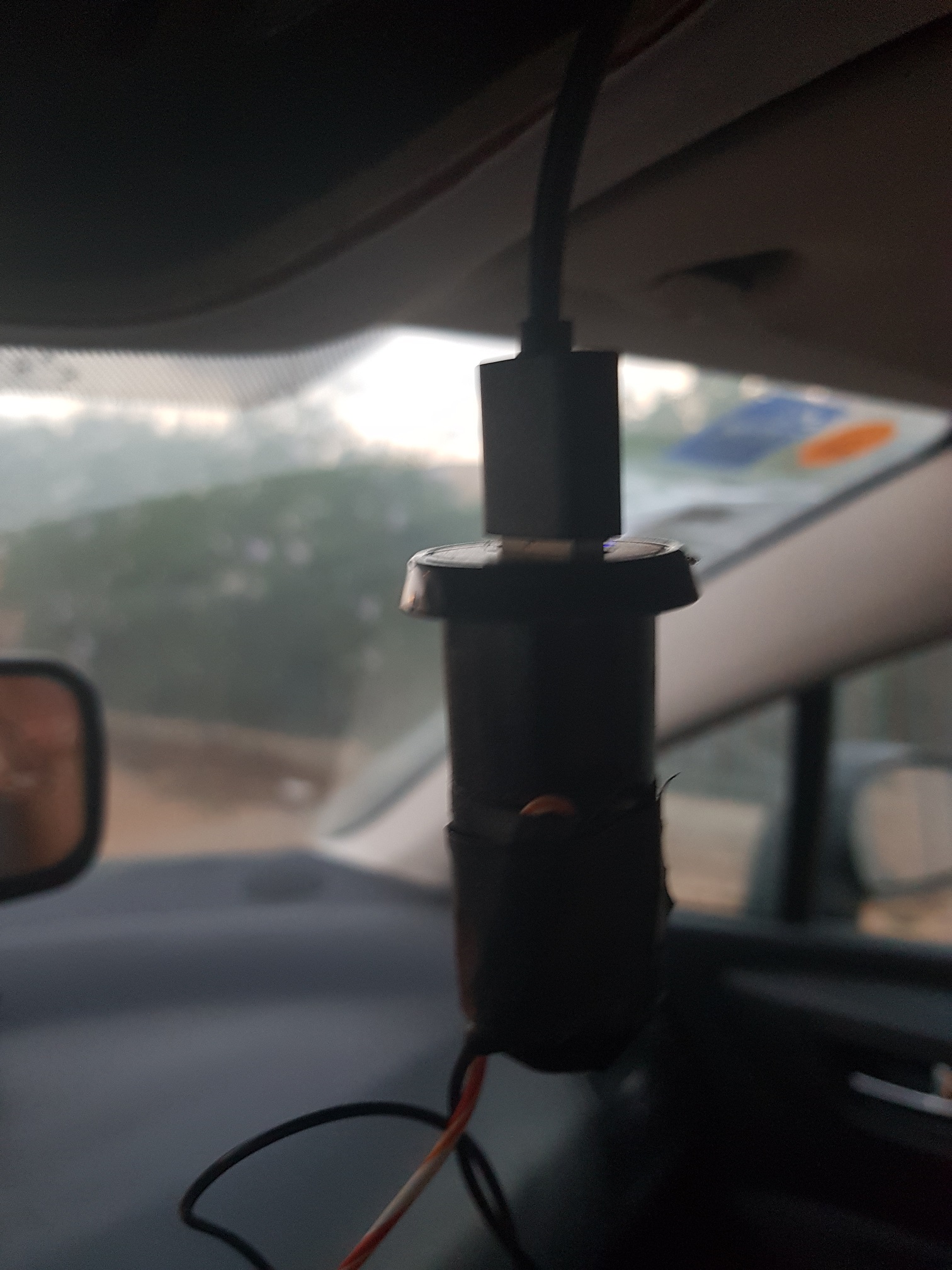

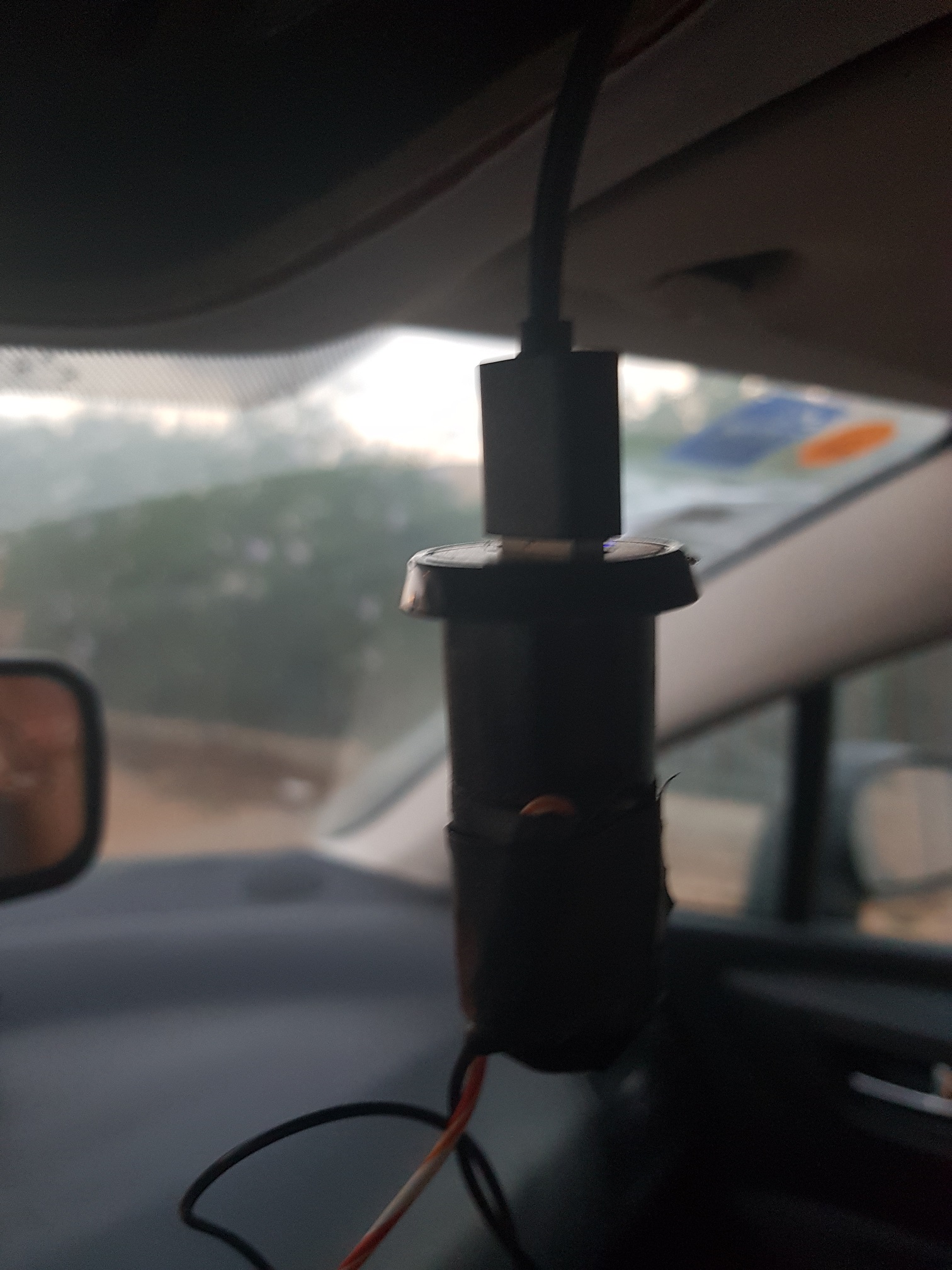

את החוטים שיצרנו מגלים גם בקצוות ומחברים בדחיפה בין המוליכים והפלסטיק במטען שמסופק עם המצלמה מדביקים עם איזולירבנד לקיבוע מכני טוב.

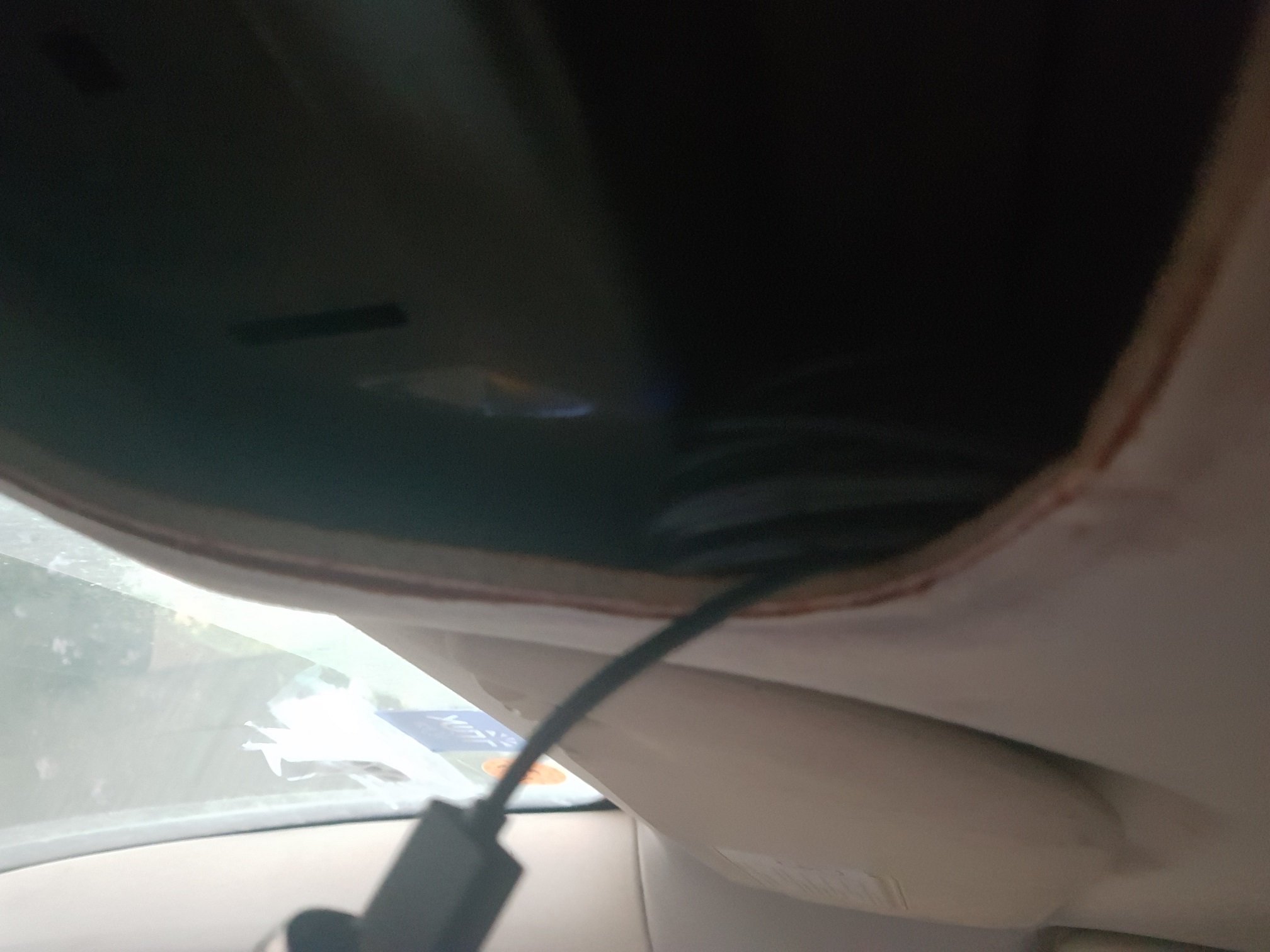

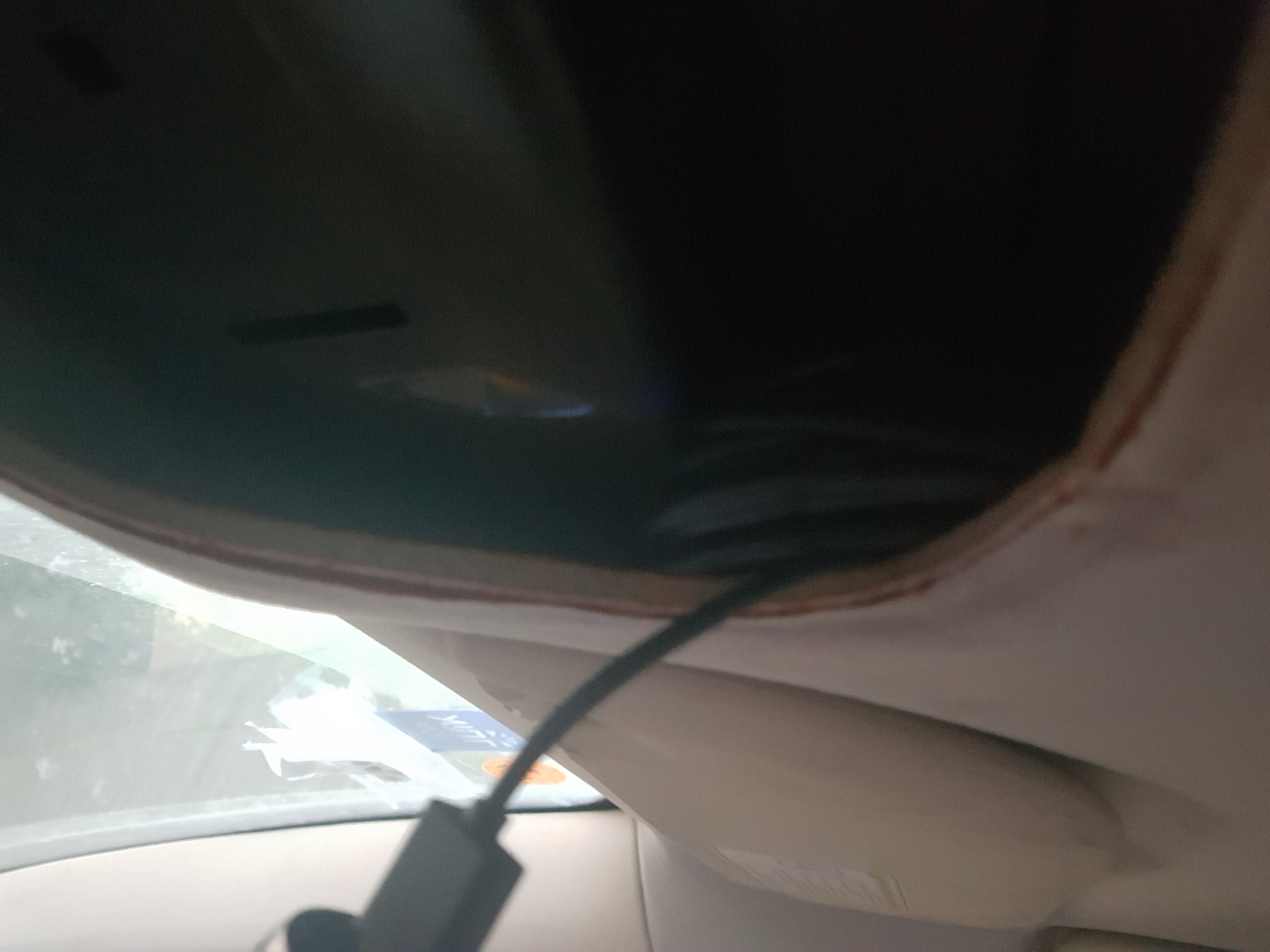

מחברים את המחבר USB למטען ואת כל השלושה מטר כבל משאירים מגולגל עם אזיקון בין הלבד של הגג לגג.

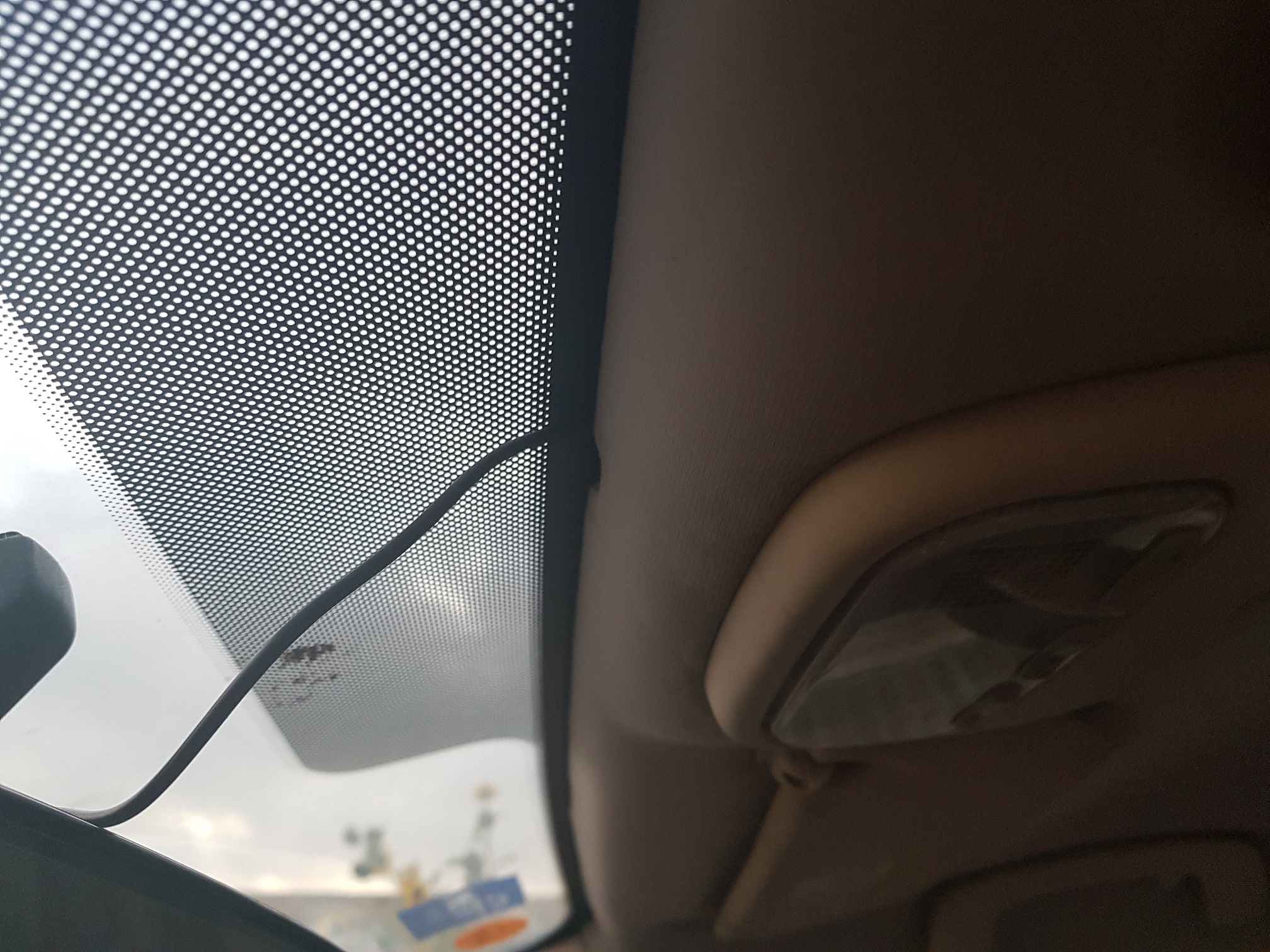

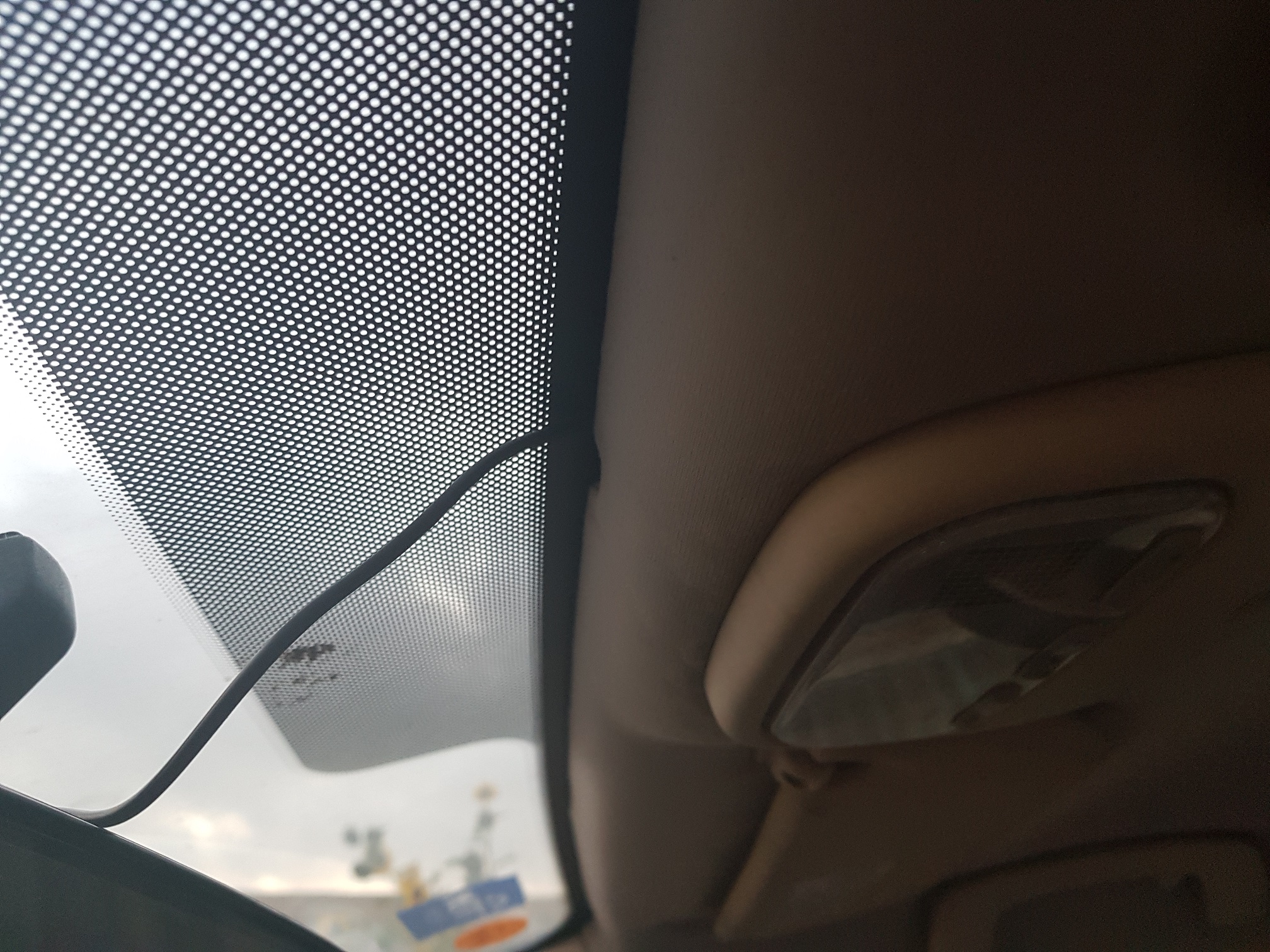

מוציאים אתה הצד מיקרו USB של החוט דרך חריץ שקיים בלבד ממש בקו המראה.

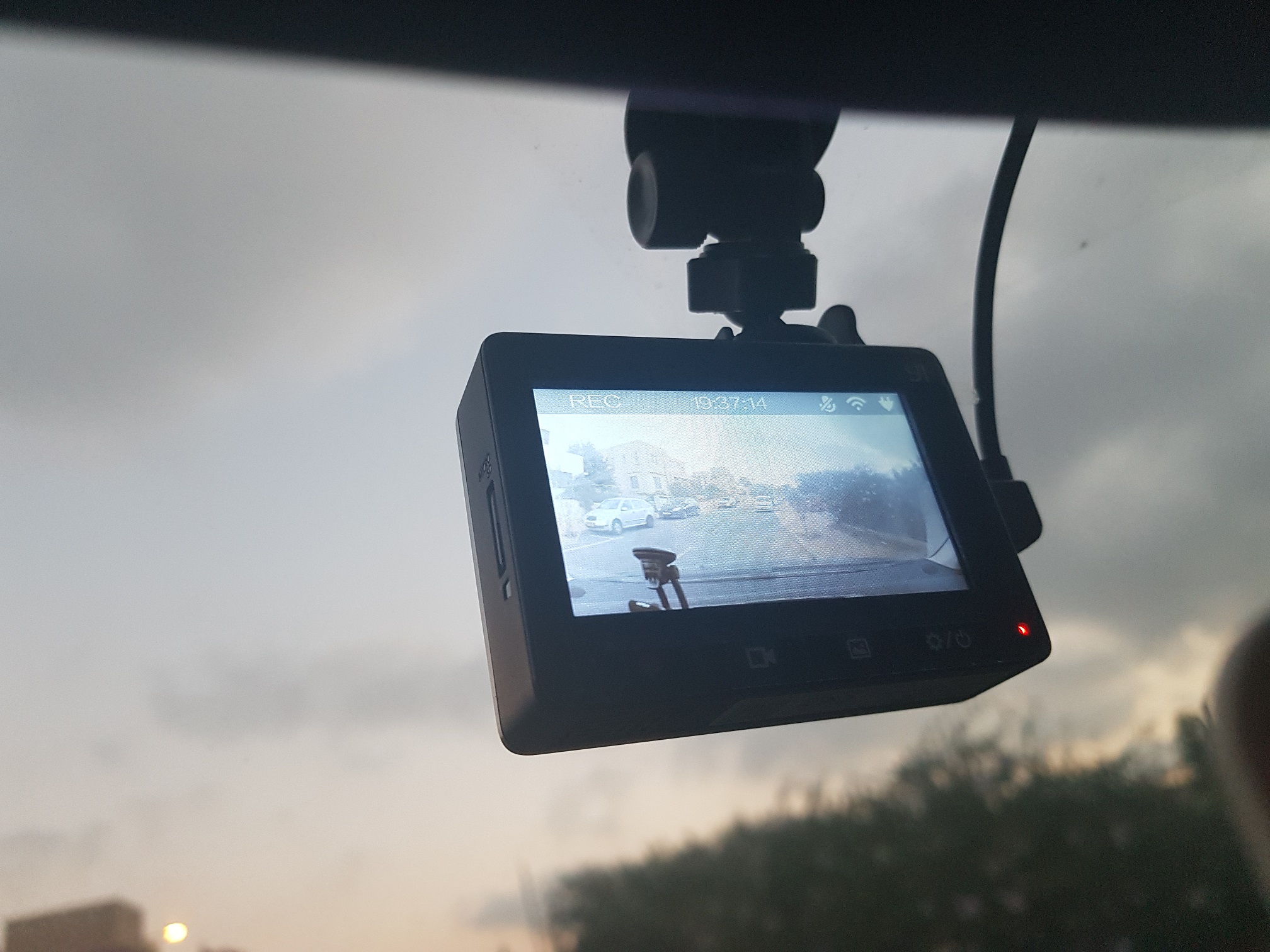

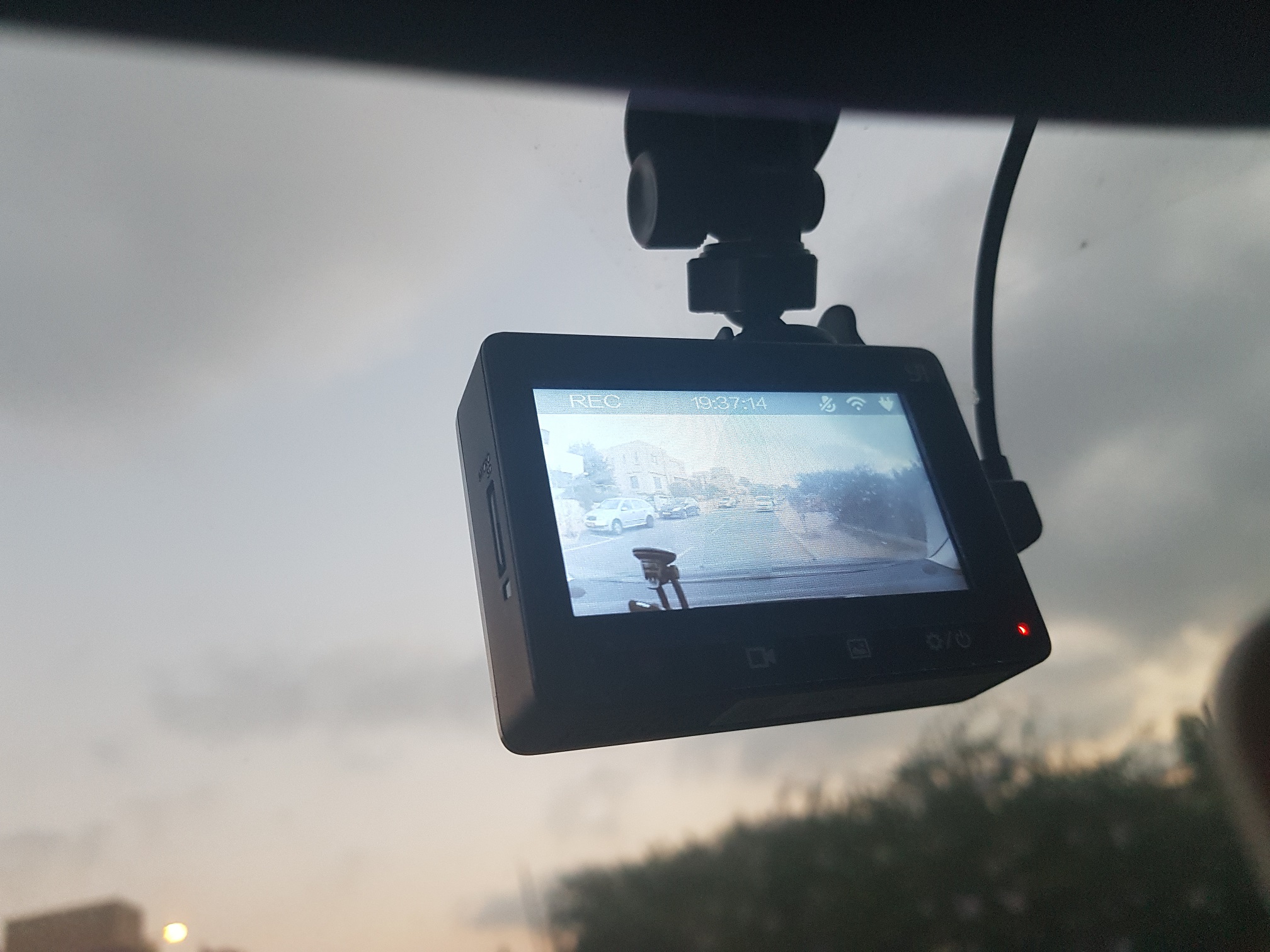

מחברים למצלמה וזהו.

תהנו.

יתרונות עיקריים – משאיר את השקע מצת של הרכב פנוי. אין צורך להשחיל את הכבל מטרים רבים כמו שמוצע בהדגמות שמגיעות בחוברת עם המצלמה.

המדריך נכתב על ידי Yehonatan Kapara
