OBD – חיבור סורק תקלות, קריאת תקלות מנוע ודיאגנוסטיקה

מאז שנעלמו הקרבורטורים מהעולם ועברו להזרקת דלק, הגיעו גם המחשבים כדי לנהל את המנוע בעזרת חיישנים שונים.
עד 2001 כל יצרן פעל בשיטה שונה ובכל רכב היתה דרך שונה להתחבר למחשב הזה, כדי לבצע דיאגנוסטיקה, ולקרוא נתונים ותקלות.

מ-2001 החל תקן OBD בכל היצרנים. לכן היום ניתן להתחבר בקלות ובזול לכל רכב מהשנה הזאת ומעלה.

במדריך זה נסביר כיצד לחבר סורק תקלות לשקע הייעודי ברכב (Obd2) ואיך לקרוא ממנו מידע בעזרת אפליקציה בסמארטפון.

לכן 2 הדברים שנצטרך הם סורק ואפליקציה.

אם יש ברשותכם מכשיר אנדרואיד, אז החיים קלים – פשוט קונים סורק בלוטוס ומתקינים את האפליקציה.

אם מדובר באייפון – אפל מסבכים קצת את העניינים ואי אפשר לעבוד עם בלוטוס לכן צריך לקנות סורק WIFI שעולה מעט יותר, ולעבוד עם אפליקציה שמתאימה לאייפון כמובן.

ברשותכם נתייחס במדריך אל האופציה הראשונה – אנדרואיד.

את האפליקציה (נשתמש ב torque PRO הפופולרית) אפשר למצוא בקבצים המצורפים בקבוצה שלנו בפייסבוק תחת הלשונית Files או לחלופין להוריד מחנות האפליקציות. מומלץ להשתמש בגרסת ה pro שעולה כ-20 שקלים.

את הסורק ניתן למצוא באינטרנט בשם ELM 327 (זה שם הרכיב שמותקן בתוכו) ובגרסאות וגדלים שונים התמונה במדריך זה היא סתם דוגמא.

בקניית סורק תקפידו על גירסה 1.5 בלבד (ולא 2.1 שאותה הסינים לא הצליחו לזייף היטב והיא לא עובדת) ועל סורק קצר  או ארוך לבחירתכם בהתאם למיקום השקע ברכב, כדי שלא יפריע פיזית בזמן נהיגה.  זה אחד טוב, למשל:

https://s.click.aliexpress.com/e/_DeHfUVJ

(אם הלינק נופל או שהמכירה התבטלה, פשוט חפשו באיביי/אלי ELM 1.5 BLUETOOTH, הוא אמור לעלות בין 10 ל-15 שקל)

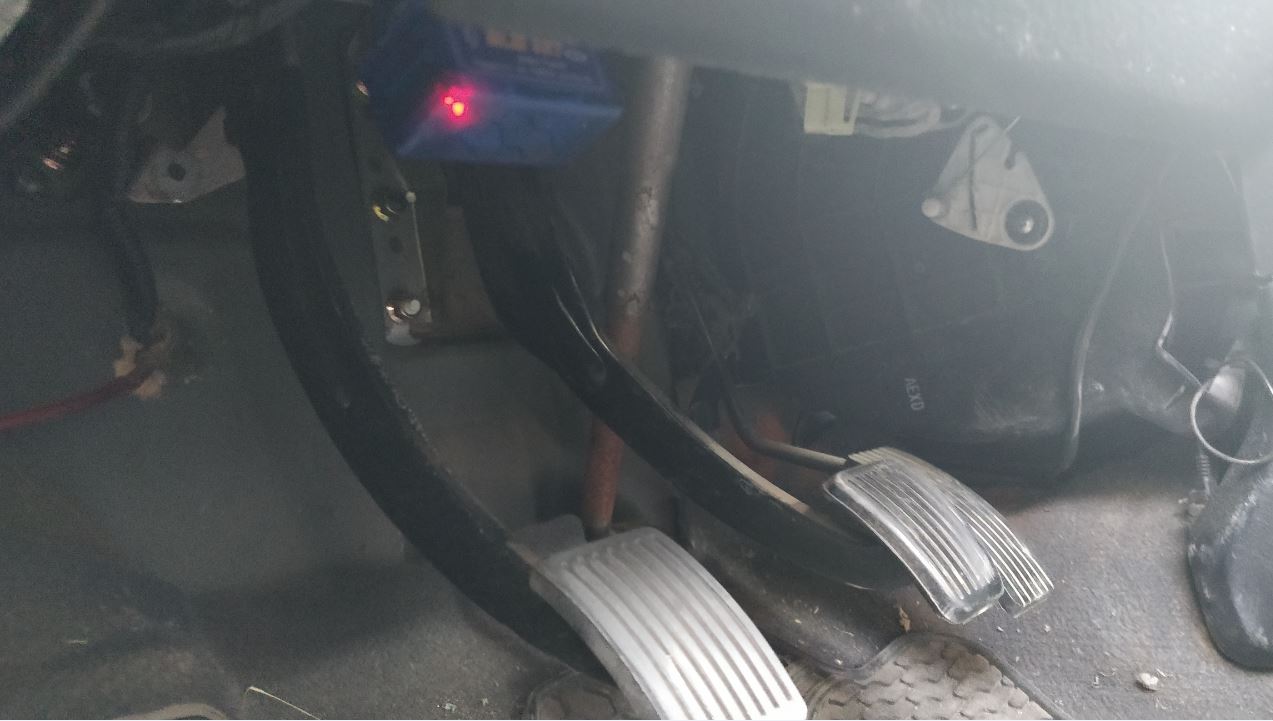

לאחר שקיבלנו את הסורק הגיע הזמן לחבר אותו לרכב. לבחירתכם אפשר לחבר אותו רק כשנדלקת נורית Check Engine, אבל הוא צרכן כל כך קטן של חשמל אז ניתן פשוט להשאיר אותו מחובר קבוע.

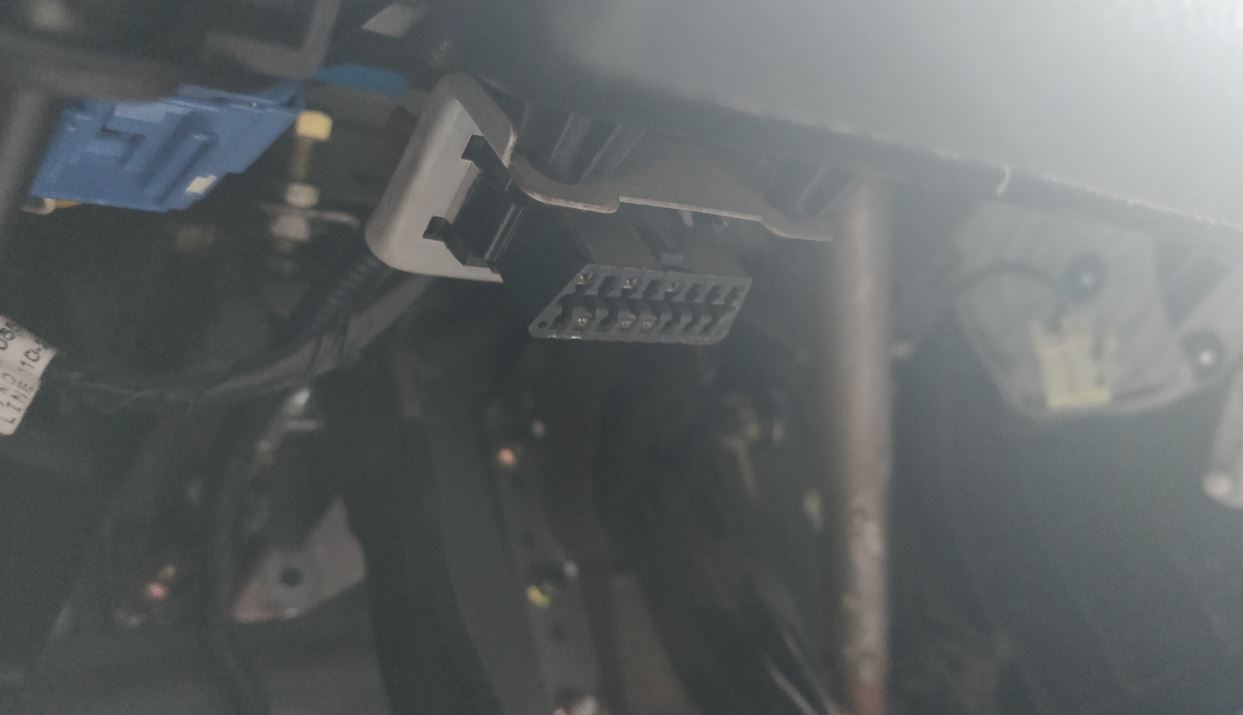

שקע ה Obd2 נמצא לרוב מאזור שמתחת להגה ומעל הדוושות כמו בתמונה. חברו אותו לשם. אם אתם לא מוצאים – חפשו לפי דגם רכב באתר הזה:
http://www.wikiobd.co.uk/manufacturers.php?pt=1

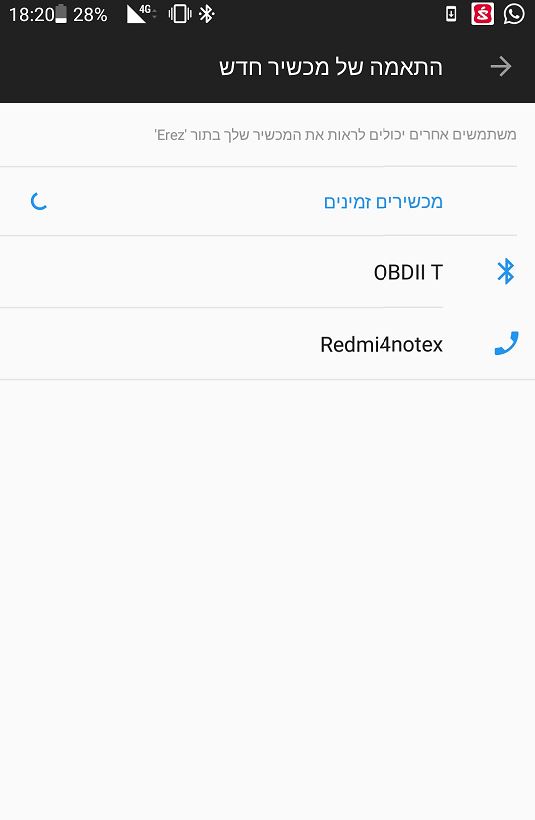

לאחר חיבור הסורק נדליק את הסוויץ' ברכב (שני סיבובי מפתח), ניכנס להגדרות בלוטוס בסמארטפון ונחפש התקני בלוטוס חדשים

הסורק בד"כ יהיה עם השם OBD אם כי לא מחייב

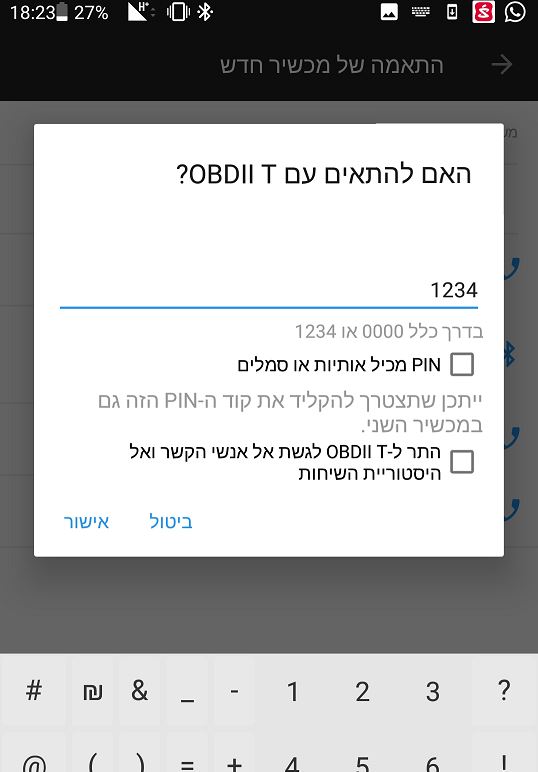

תבחרו בו ותכניסו את הסיסמה בד"כ זה 1234 או 123456 או 0000 או 000000 או 6789

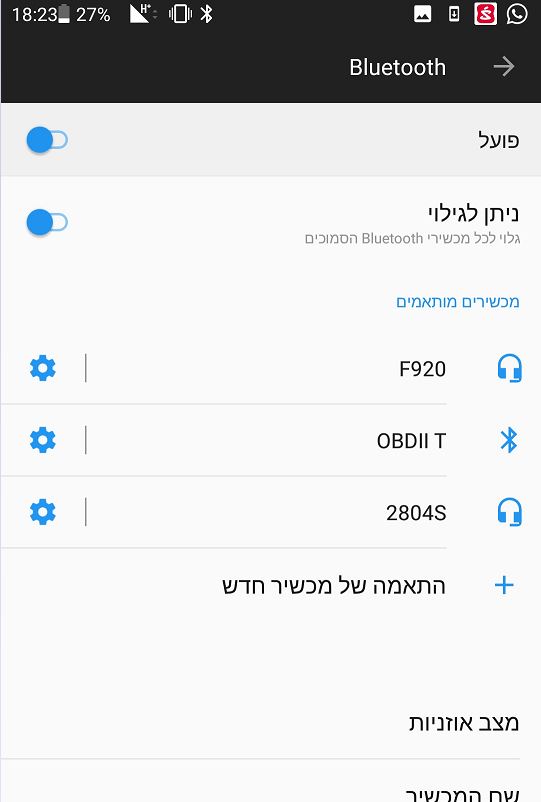

תוודאו שהוא התווסף לרשימת ההתקנים ותצאו מההגדרות (לא לחכות שהמכשיר יכתוב שהוא מחובר)

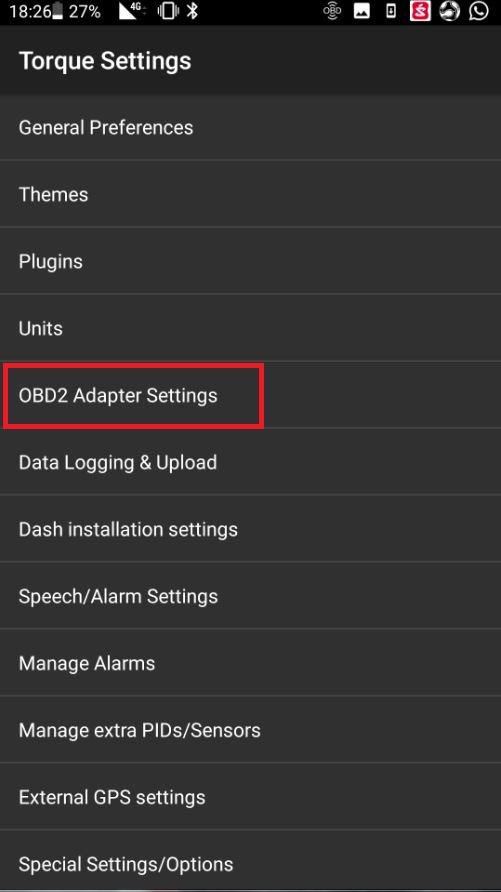

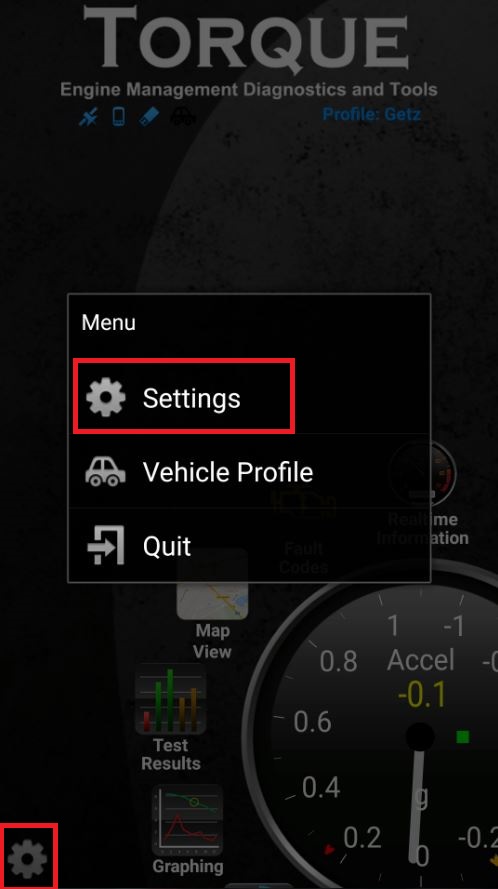

פתחו את האפליקציה, לחצו על גלגל השיניים האפור בצד שמאל למטה, בחרו ב settings ואז ב OBD2 Adapter Settings

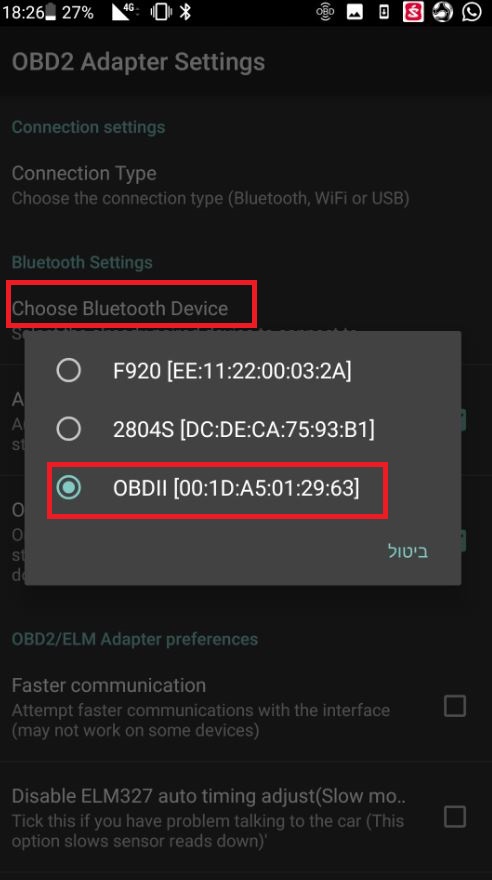

בשורה השניה Choose Bluetooth Device תבחרו ברכיב שהוספנו מקודם בהגדרות בלוטוס של המכשיר

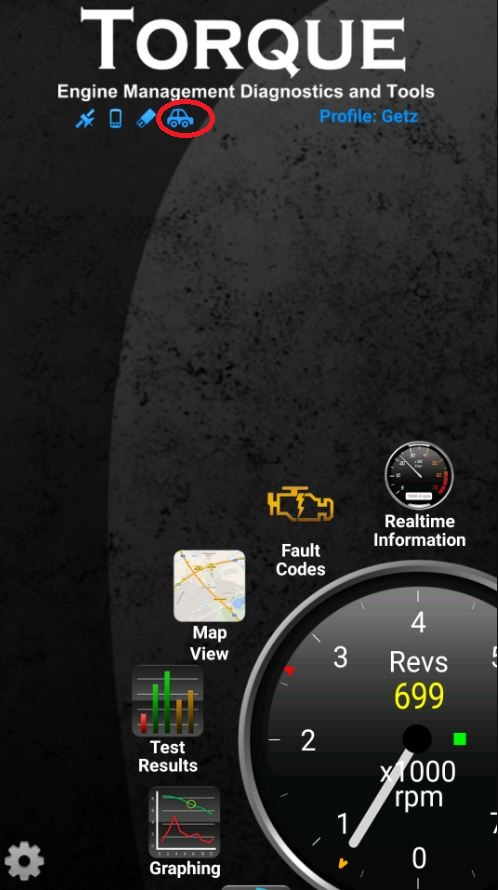

חזרו חזרה למסך הראשי של האפליקציה. כעת תראו אייקון של רכב מהבהב שאומר שהאפליקציה מנסה להתחבר לרכיב. ברגע שהאייקון ידלק קבוע- אנחנו מחוברים

כדי לקרוא תקלות נלחץ על Fault Codes וניגע בזכוכית המגדלת לביצוע החיפוש.

כדי למחוק תקלות נלחץ עד ה-3 נקודות בצד ימין למעלה של המסך ונבחר באפשרות Clear faults on ECU

לאפליקציה יש המון יכולות נוספות כמו קריאת נתונים מחיישנים בזמן אמת, חישוב מרחק נסיעה וכד' שלא עברנו עליהם במדריך זה

פשוט תמשיכו להתעסק איתה או שתיכנסו ליוטיוב ותראו איך עושים. בהצלחה!
כמובן שבכל בעיה או התייעצות בפתרון הבעיה לאחר שיש לכם את קוד התקלה ניתן לשאול בקבוצת הפייסבוק שלנו ״תשאלו כנופצון״ ולקבל המלצות כיצד לטפל בבעיה באופן עצמאי!

שימו לב שבשיטת הסריקה הזאת ניתן לקרוא רק תקלות מנוע CHECK ENGINE, ולפעמים תקלות גיר בסיסיות.

אם נתקלתם בנורה אחרת שנדלקה כמו ABS, כריות אוויר, הגה חשמלי, ESP, וכו, הסורק הסיני הזול לא יועיל לכם במקרה הזה. תצטרכו להגיע לאחת מעמדות הסריקה שלנו, כפי שמצוין בפוסט הזה:
https://www.facebook.com/groups/knuftzon/permalink/369522160282712/

כמו כן כל שאלה ניתן לשאול גם בפורום שלנו!



המדריך נכתב על ידי ארז אהרון
