מאזדה 3 2008 (BK) מנוע 1.6 – החלפת פלאגים (מצתים)

מאזדה 3 שנת 2008 (BK) אוטומט, מנוע 1.6 (הספק 105 כ"ס, דגם מנוע Z6).

מצרכים:
4 פלאגים מקוריים/דנסו K16-PRU-11

כלי עבודה נדרשים:
כפפות חד״פ
ראצ׳ט 3/8, מאריך קצר, מאריך ארוך, ומפרק "ברך".
בוקסה 16 מ״מ מגנטית לפלאגים
בוקסה 10 מ"מ

מהלך העבודה:
הערה: מומלץ לעבוד על רכב קר ולא אחרי נסיעה, משום שהאזור כולו חם מאוד אחרי נסיעה.

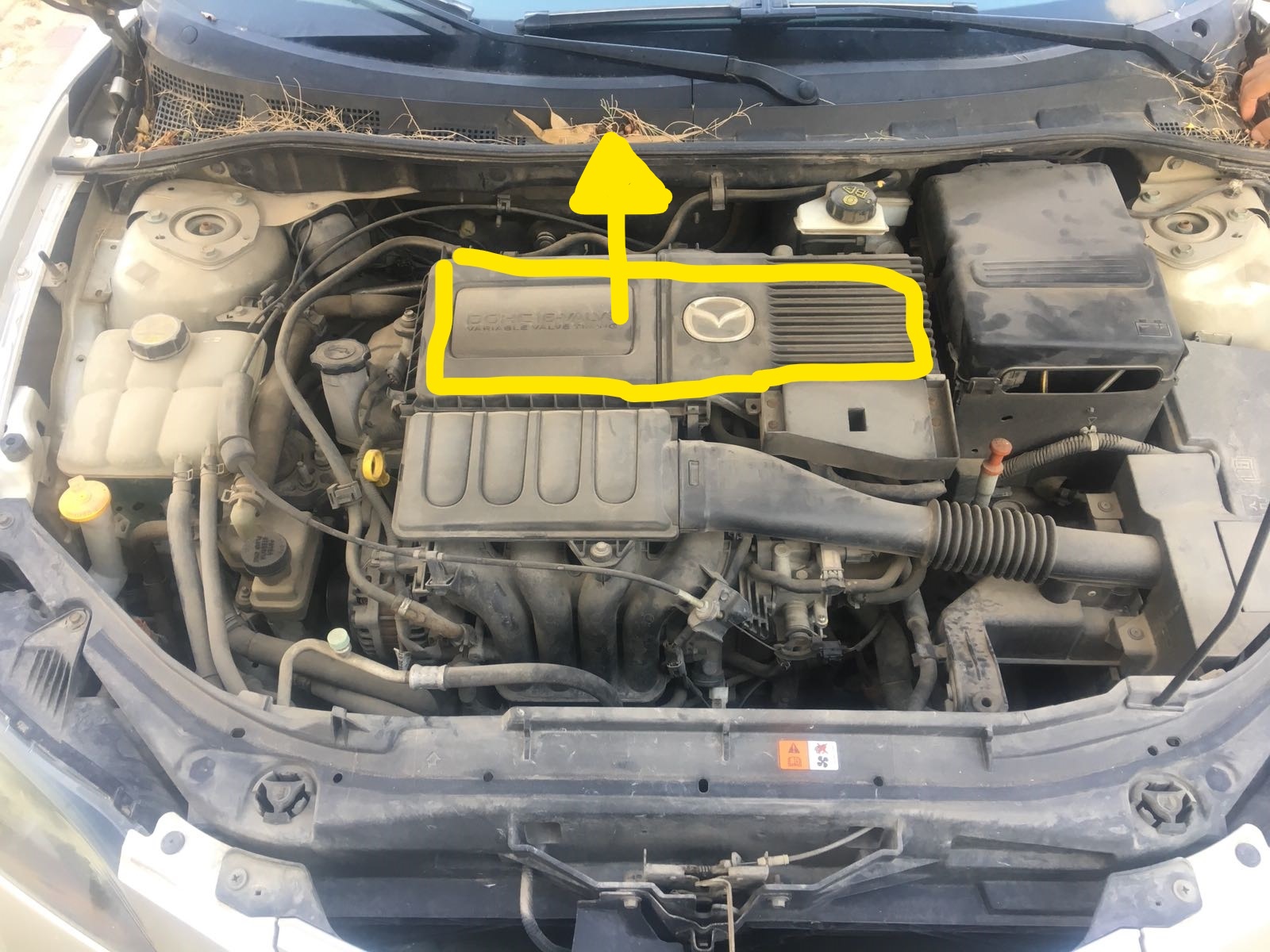

1. פתיחת מכסה תא מנוע.

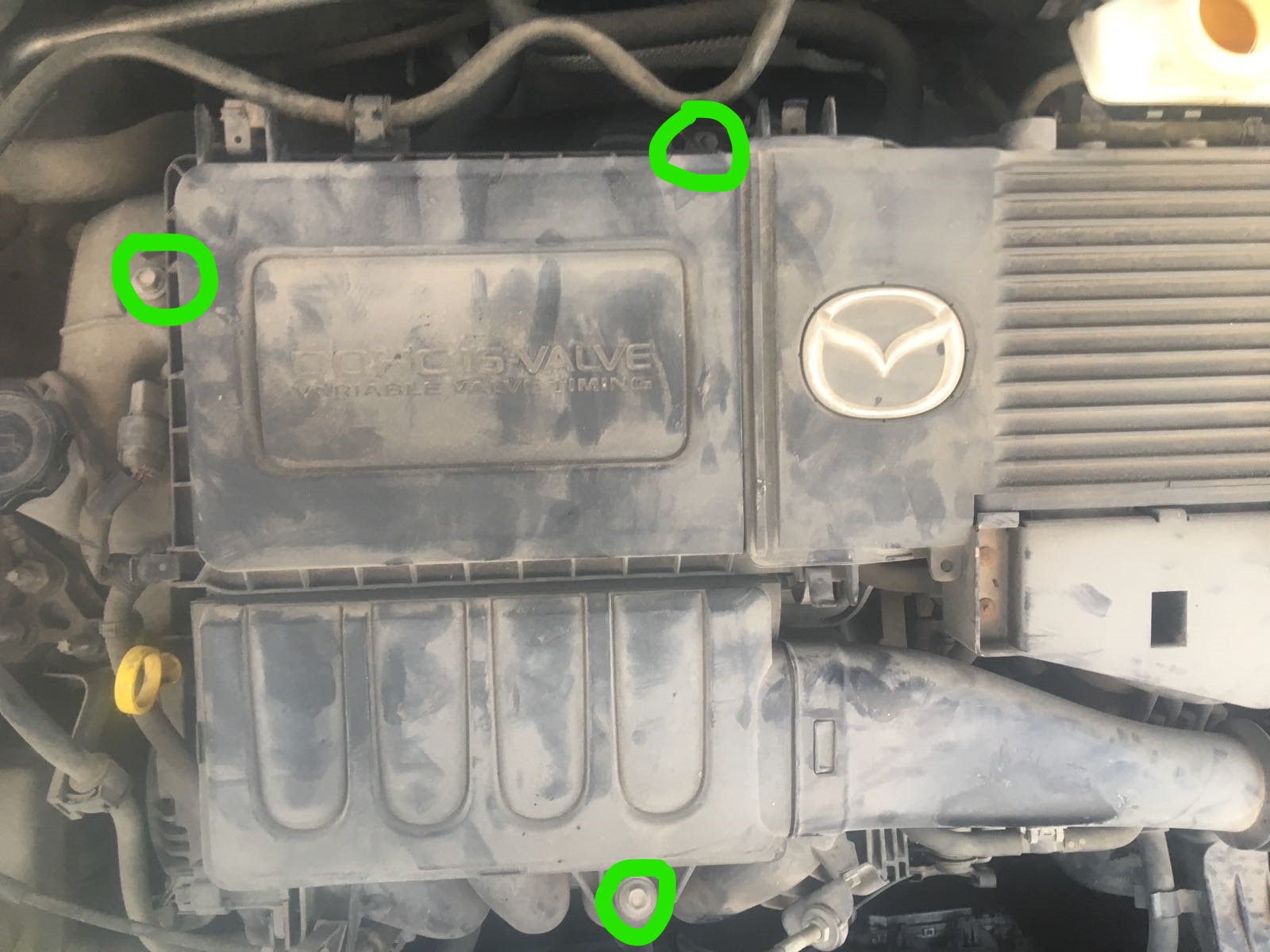

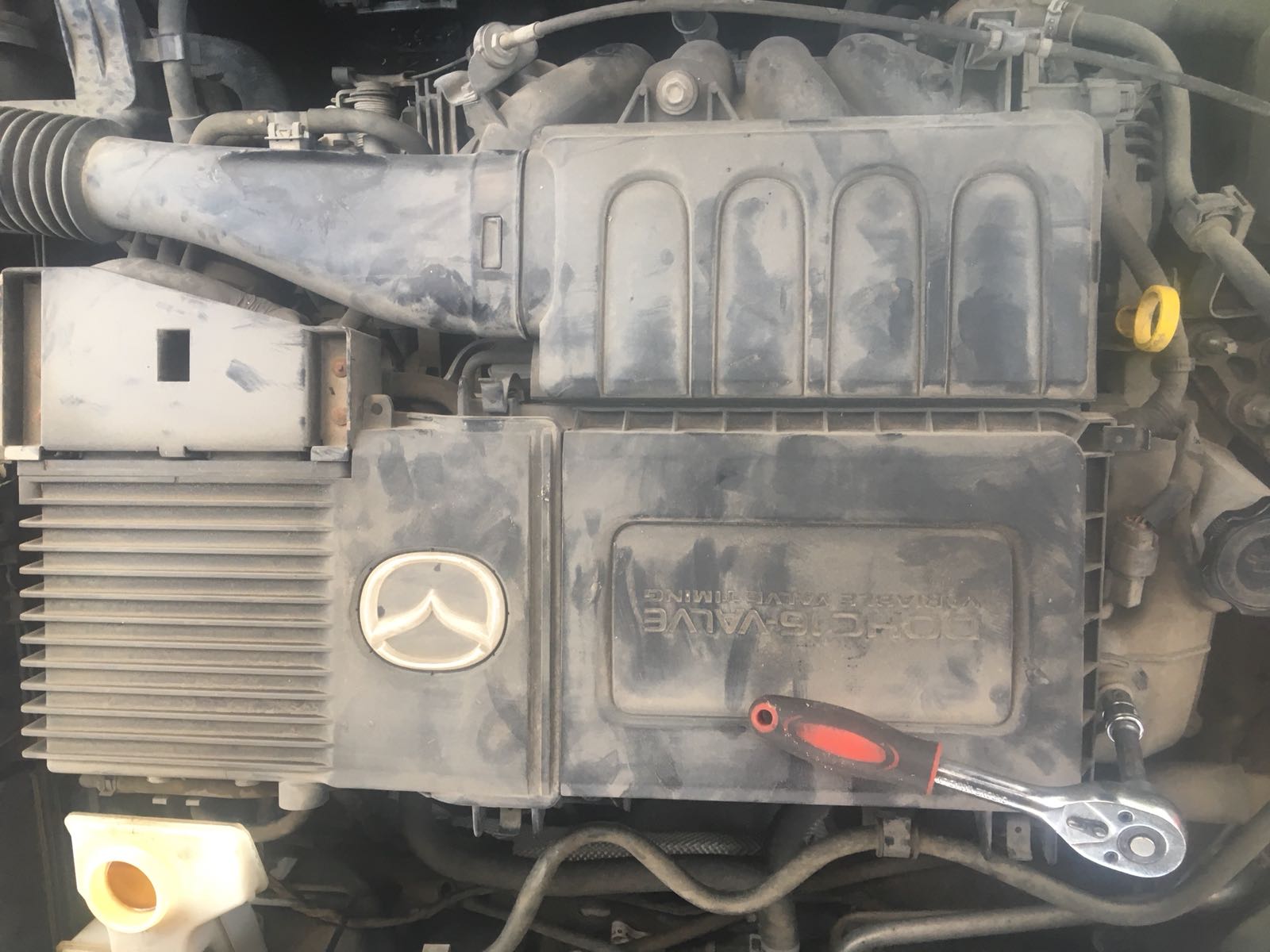

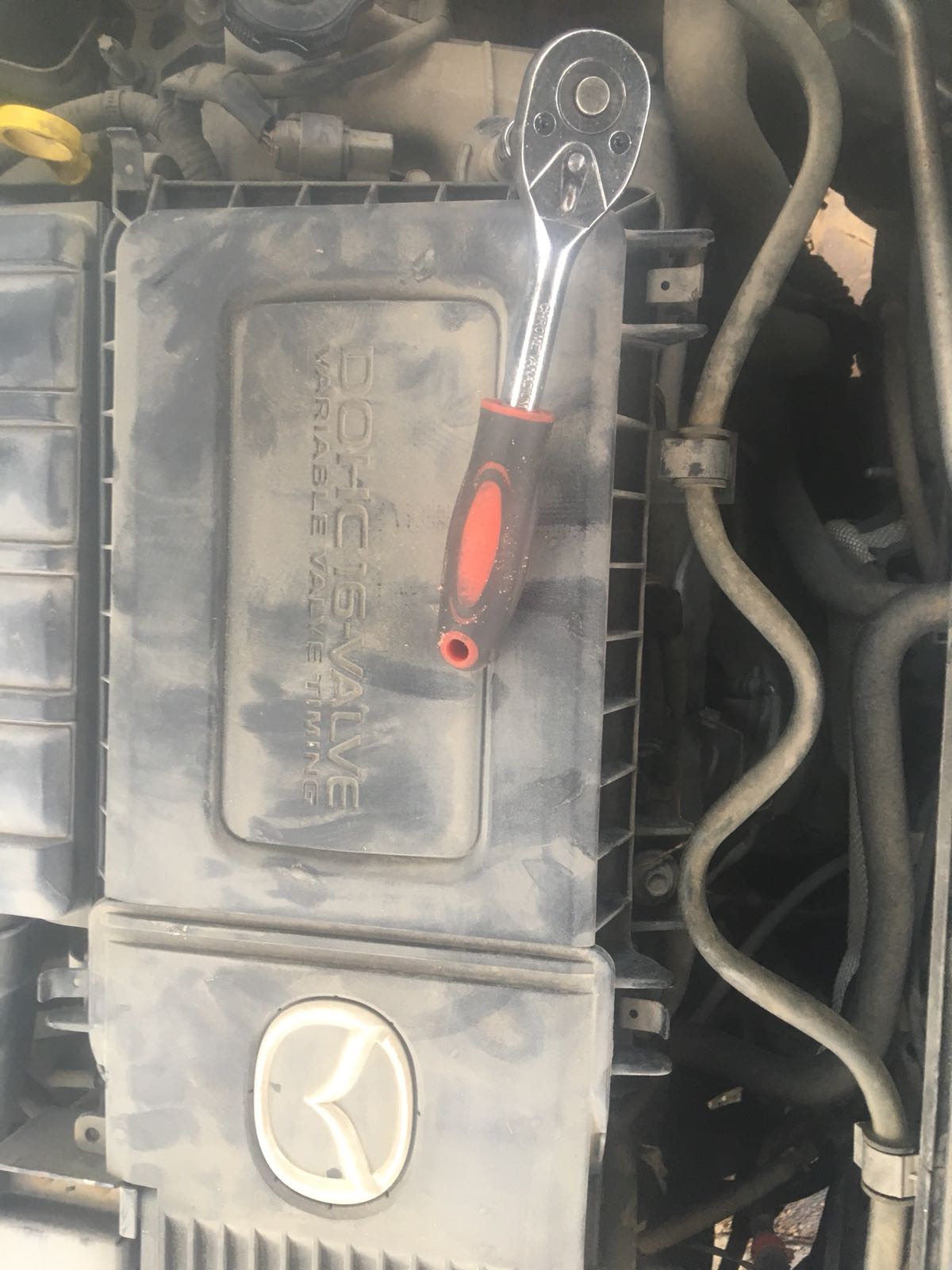

2. פתיחת 3 ברגים המחזיקים את בית פילטר האוויר באמצעות בוקסה 10 מ"מ (מסומנים בירוק).

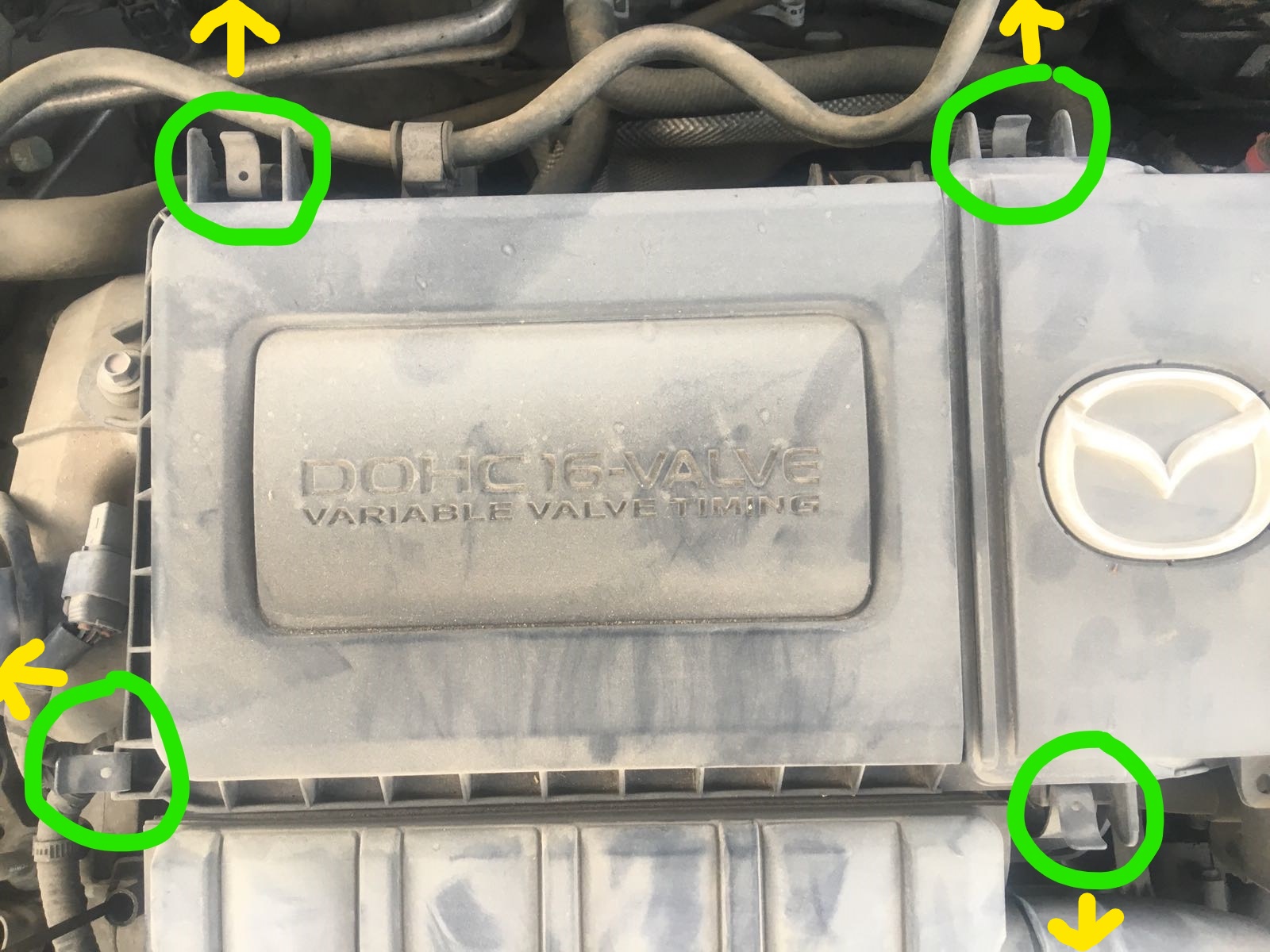

3. פתיחת 4 הקליפסים ממתכת הנועלים את מכסה בית פילטר האוויר. כיוון המשיכה לפתיחה שלהם מסומן בצהוב.

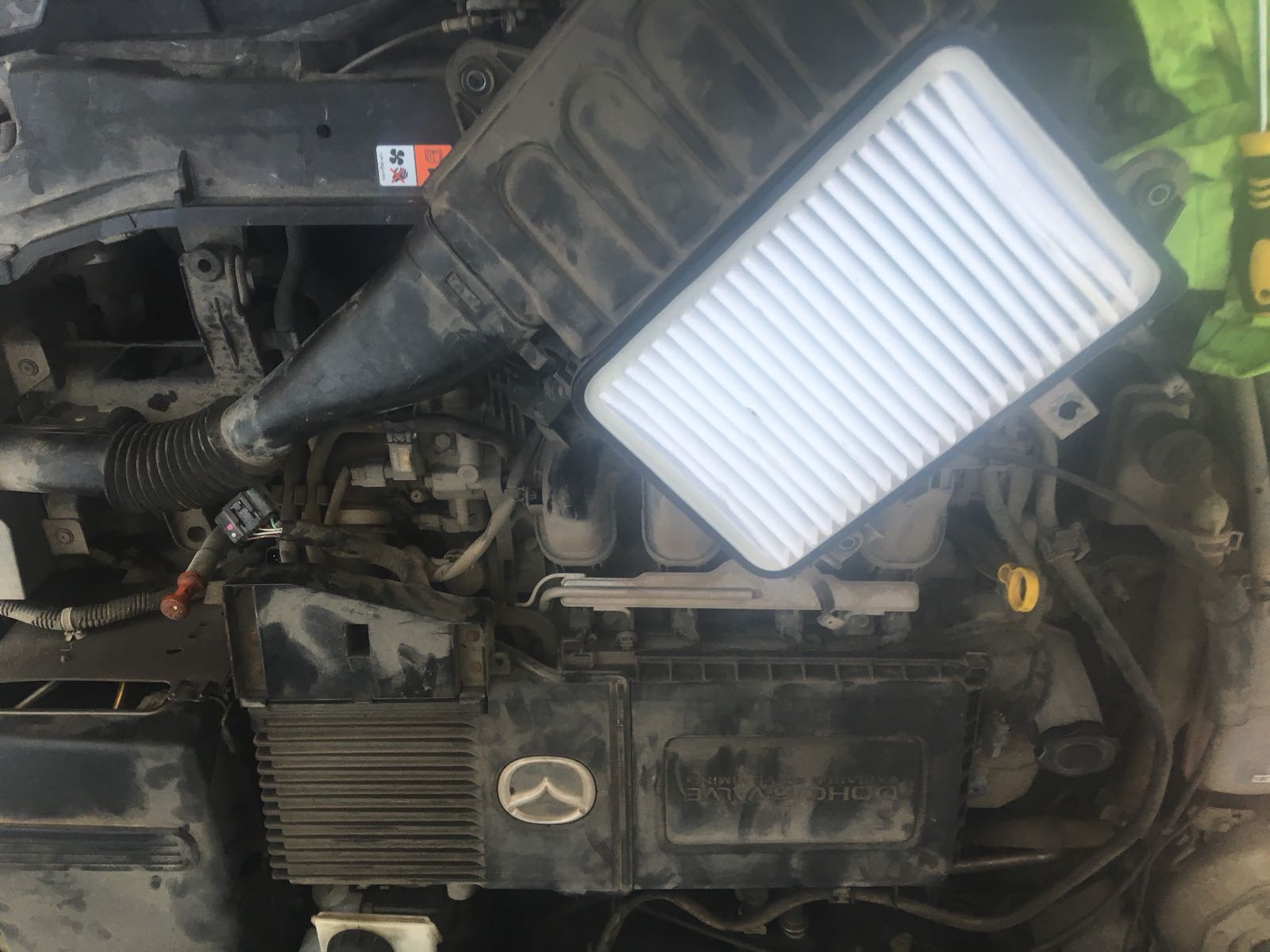

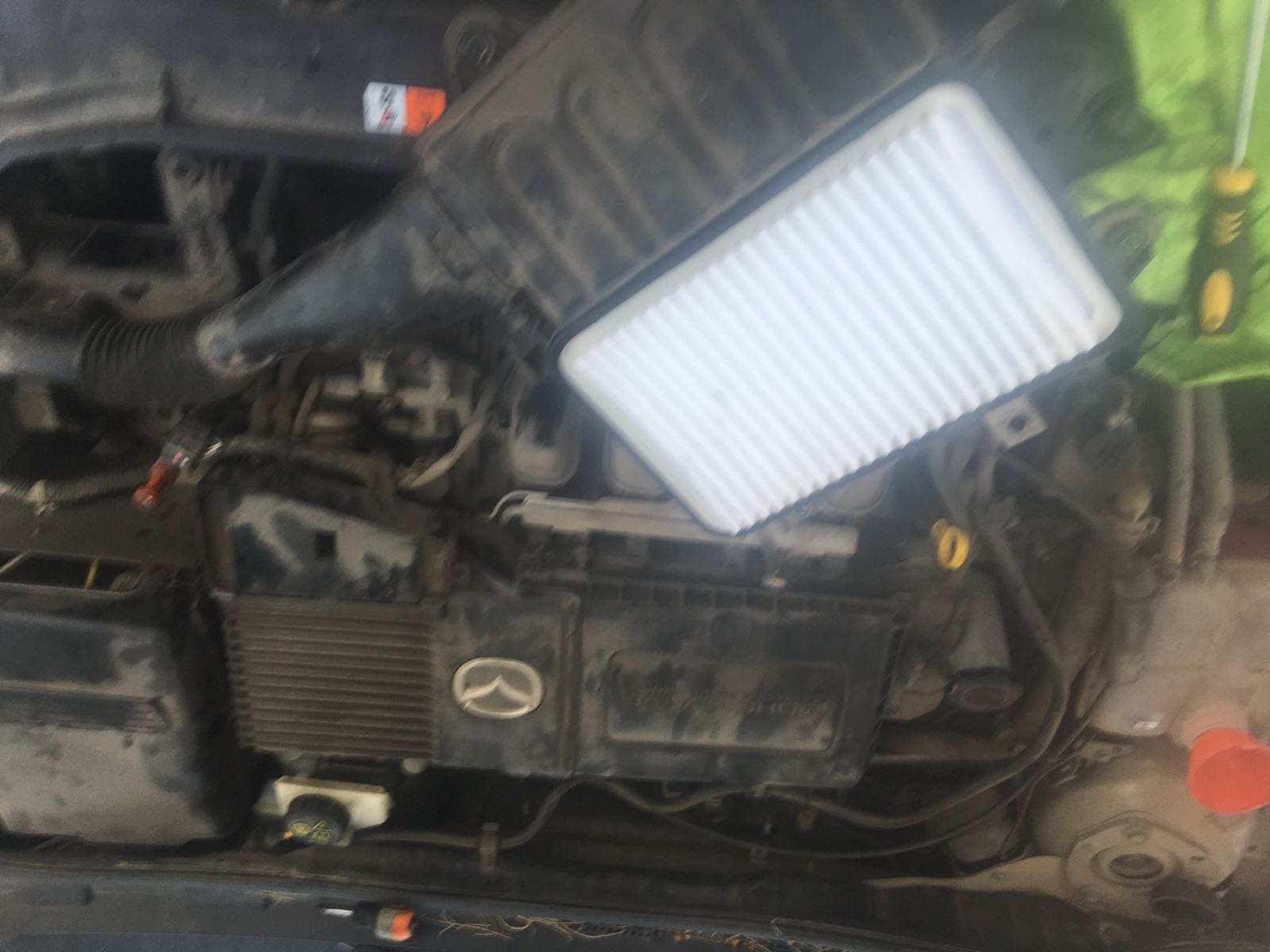

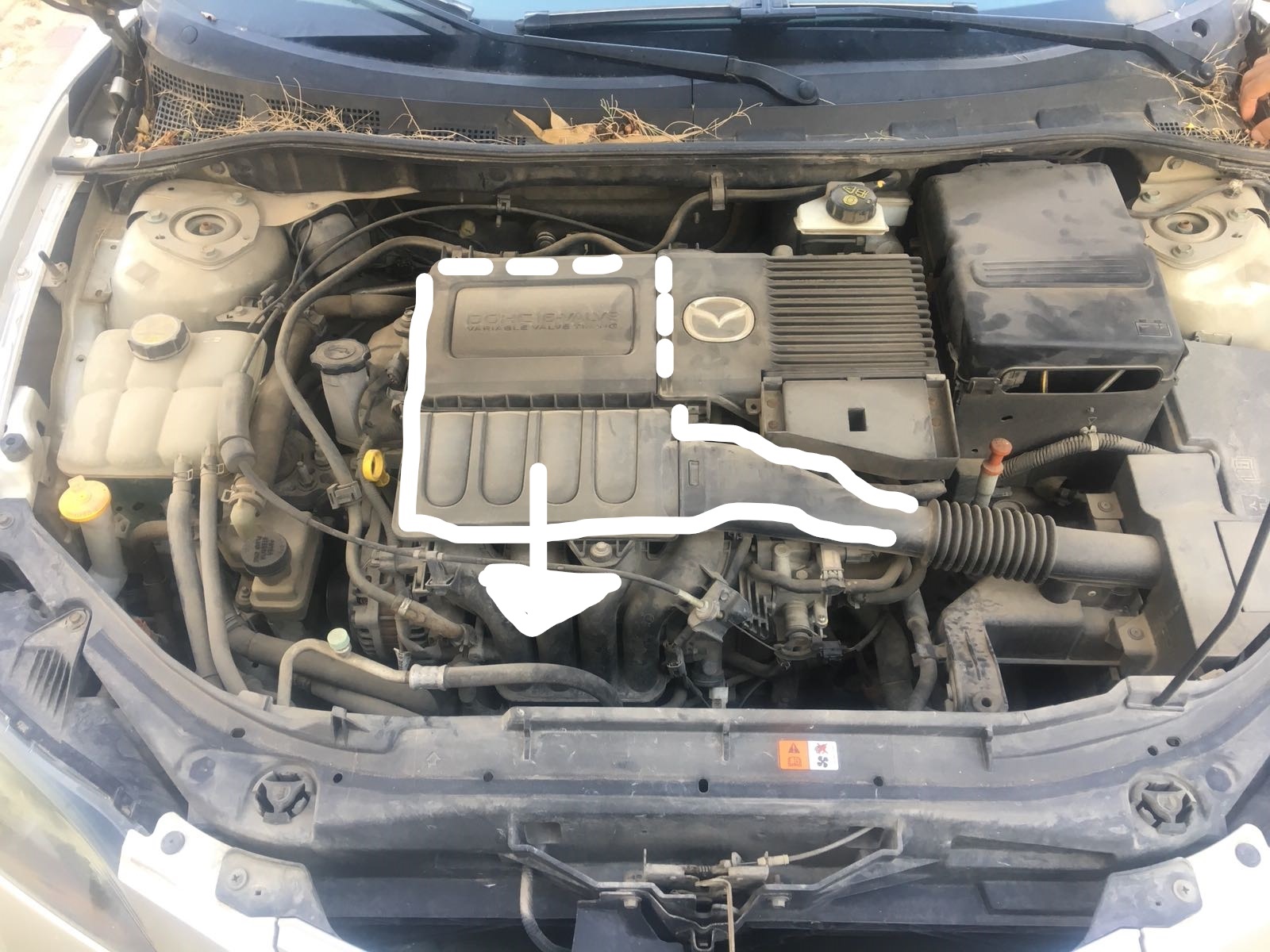

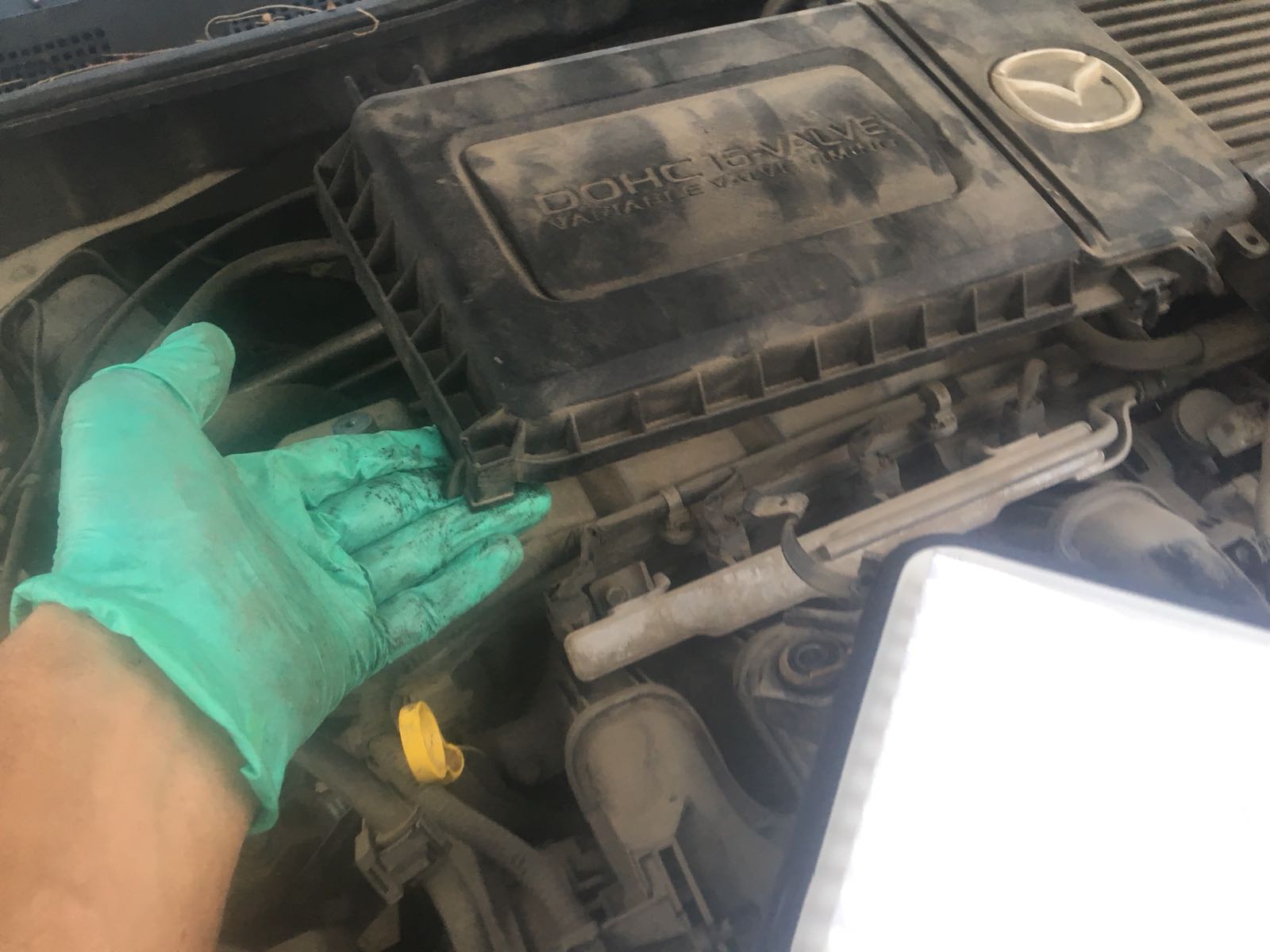

4. כעת יש למשוך למעלה את מכסה בית פילטר האוויר (מסומן בצהוב), ובמקביל למשוך לכיוון קדמת הרכב את בסיס בית פילטר האוויר (מסומן בלבן).

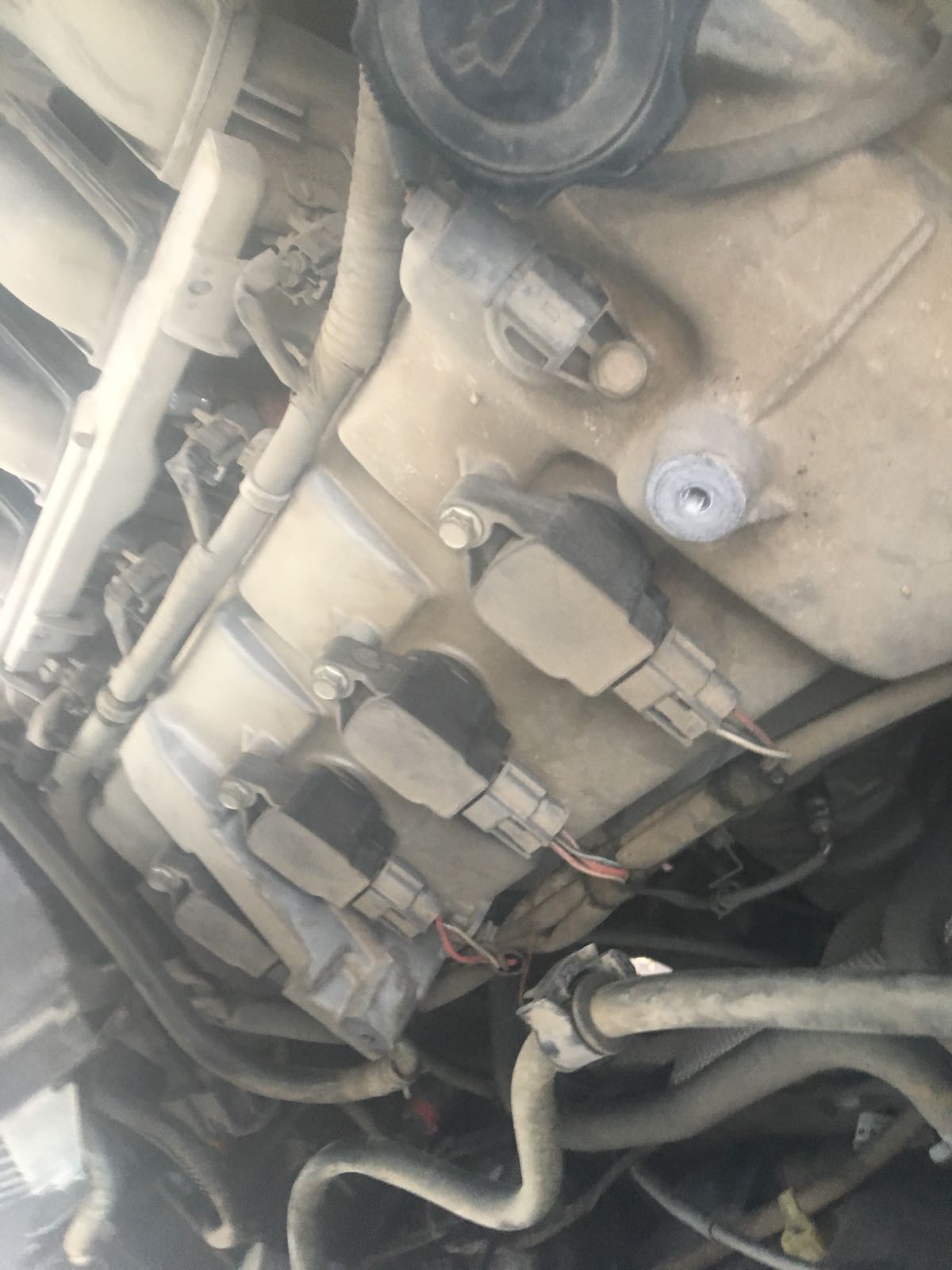

5. כשמרימים את מכסה בית פילטר האוויר, ניתן לראות את 4 סלילי ההצתה.

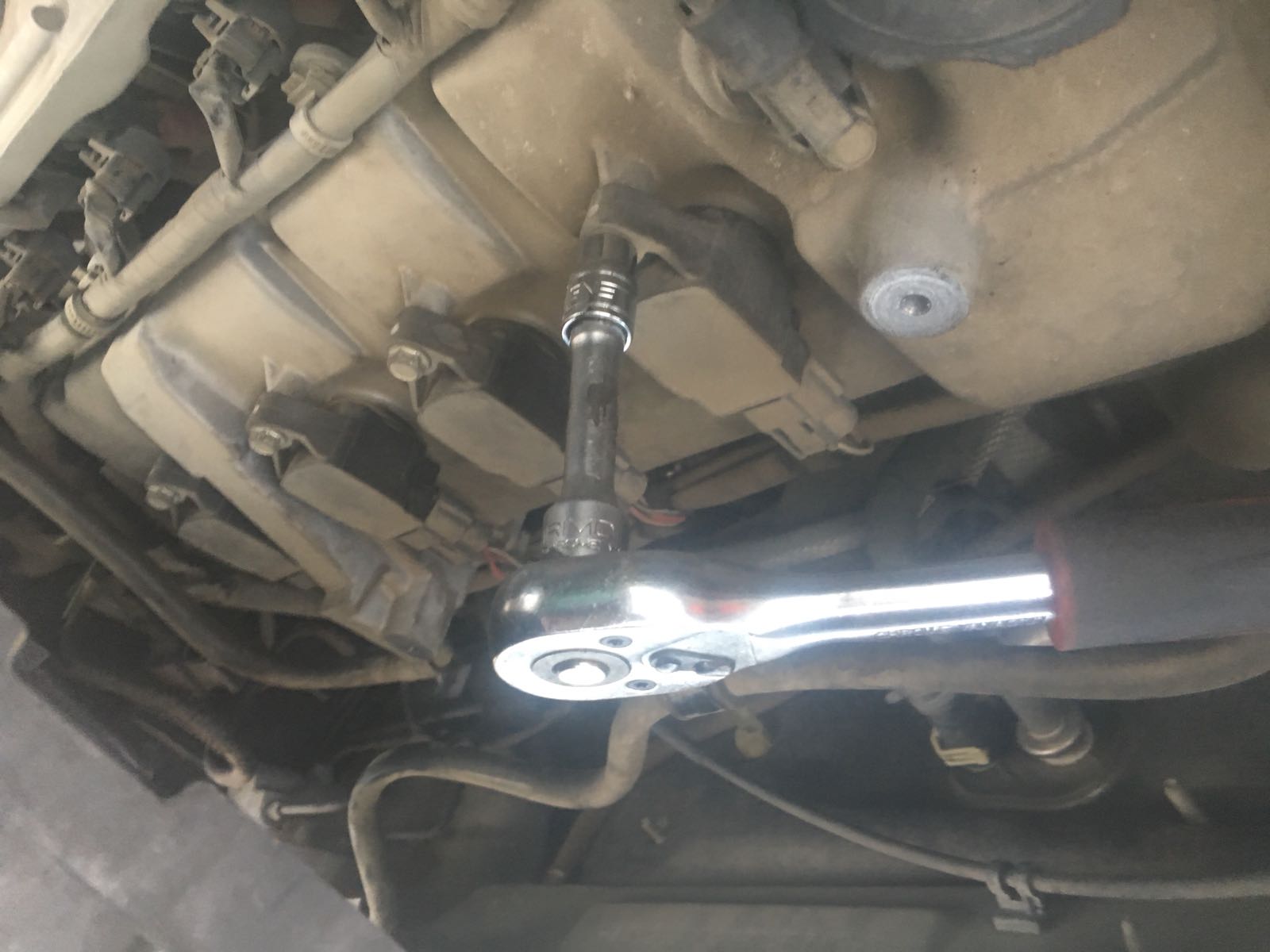

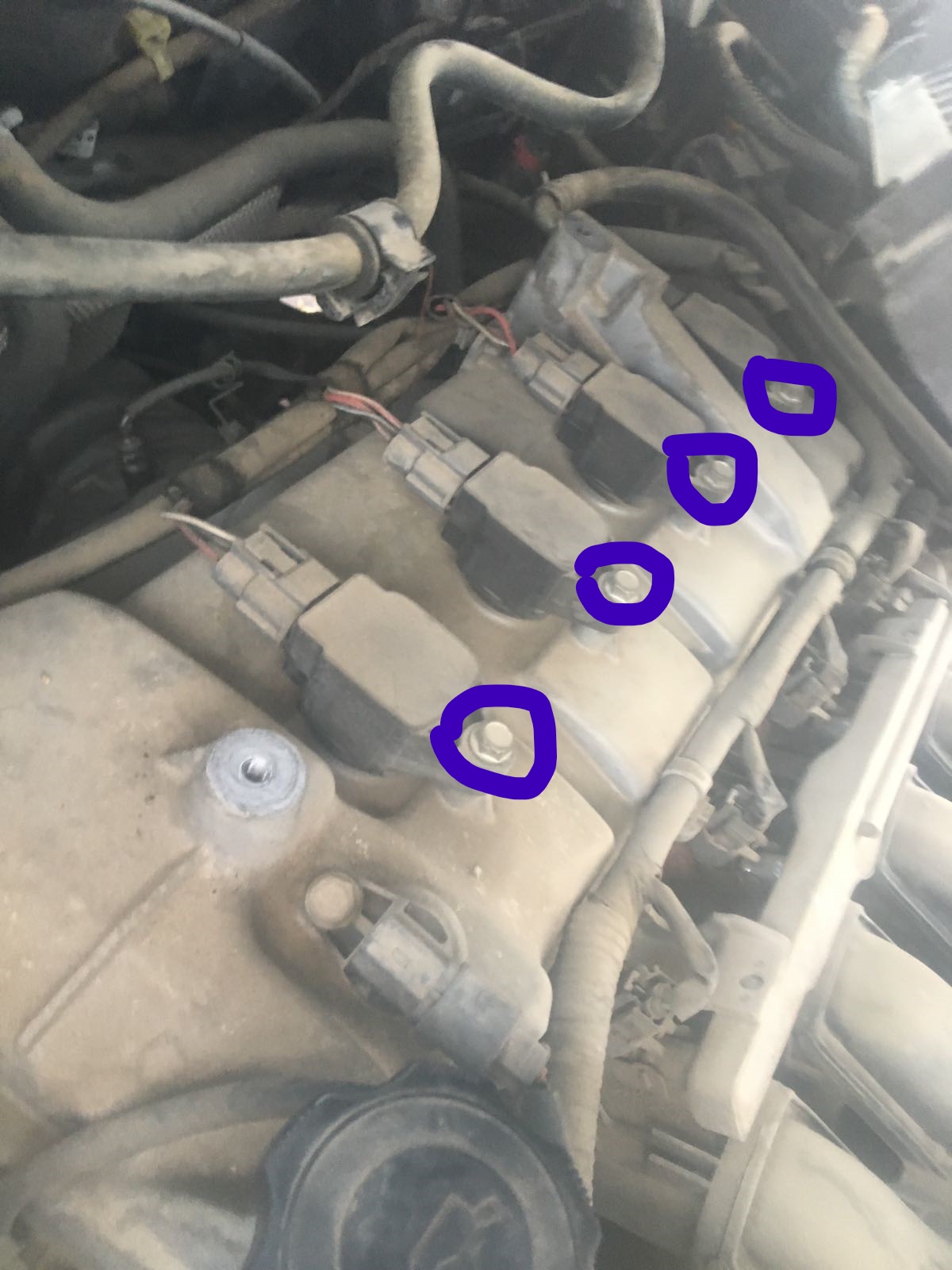

6. כעת נפתח את 4 הברגים (מסומנים בכחול) המחזיקים את סלילי ההצתה ע"י בוקסה 10 מ"מ.

7. לאחר מכן נשלוף את סלילי ההצתה.
הערה: שימו לב כי יש החזיר את הסלילים לפי הסדר וכל אחד למקומו. כדי לא להתבלבל בהחזרה שלהם – מומלץ לסמן אותם עם אזיקונים/טיפקס מ-1 עד 4.

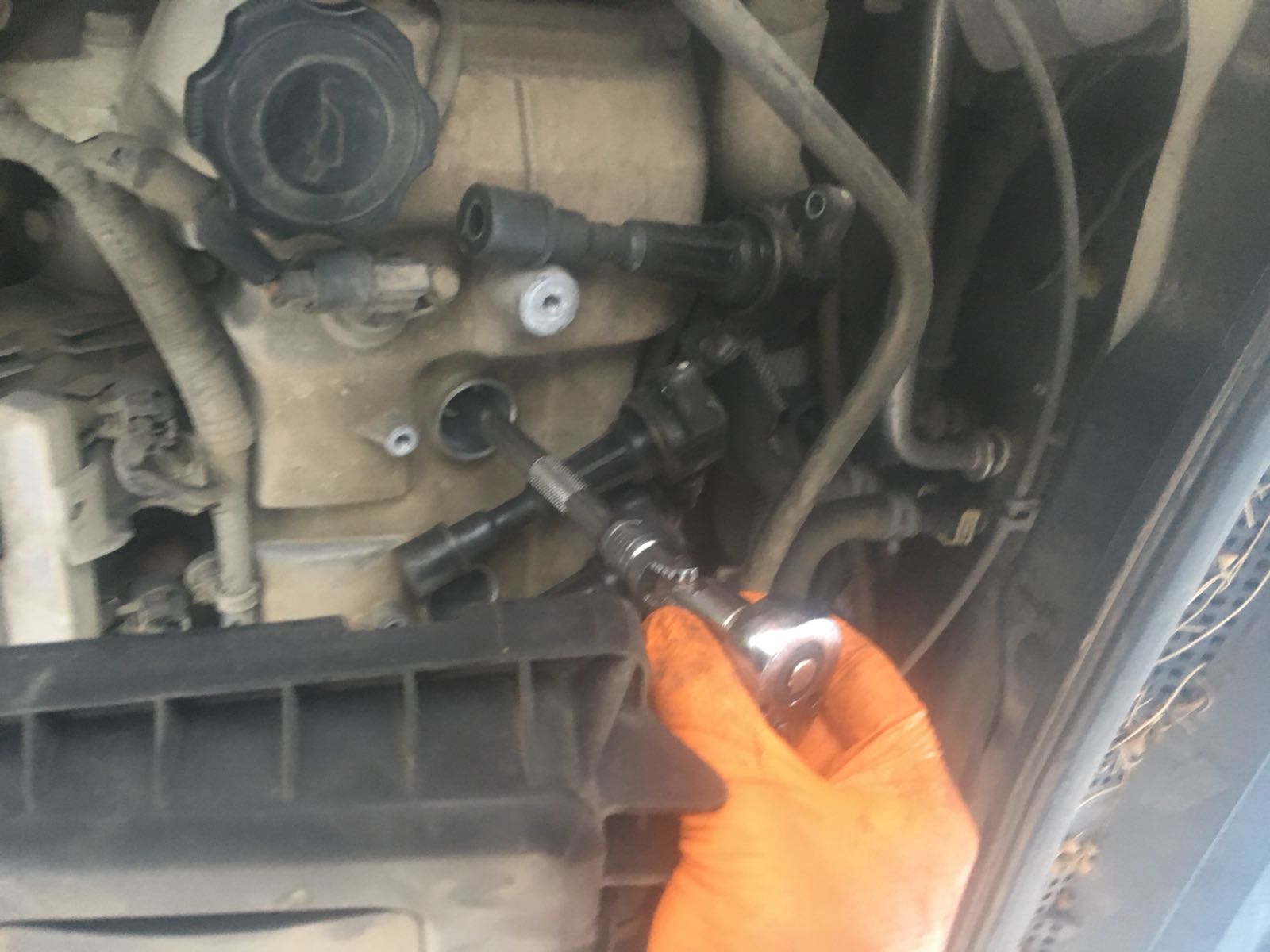

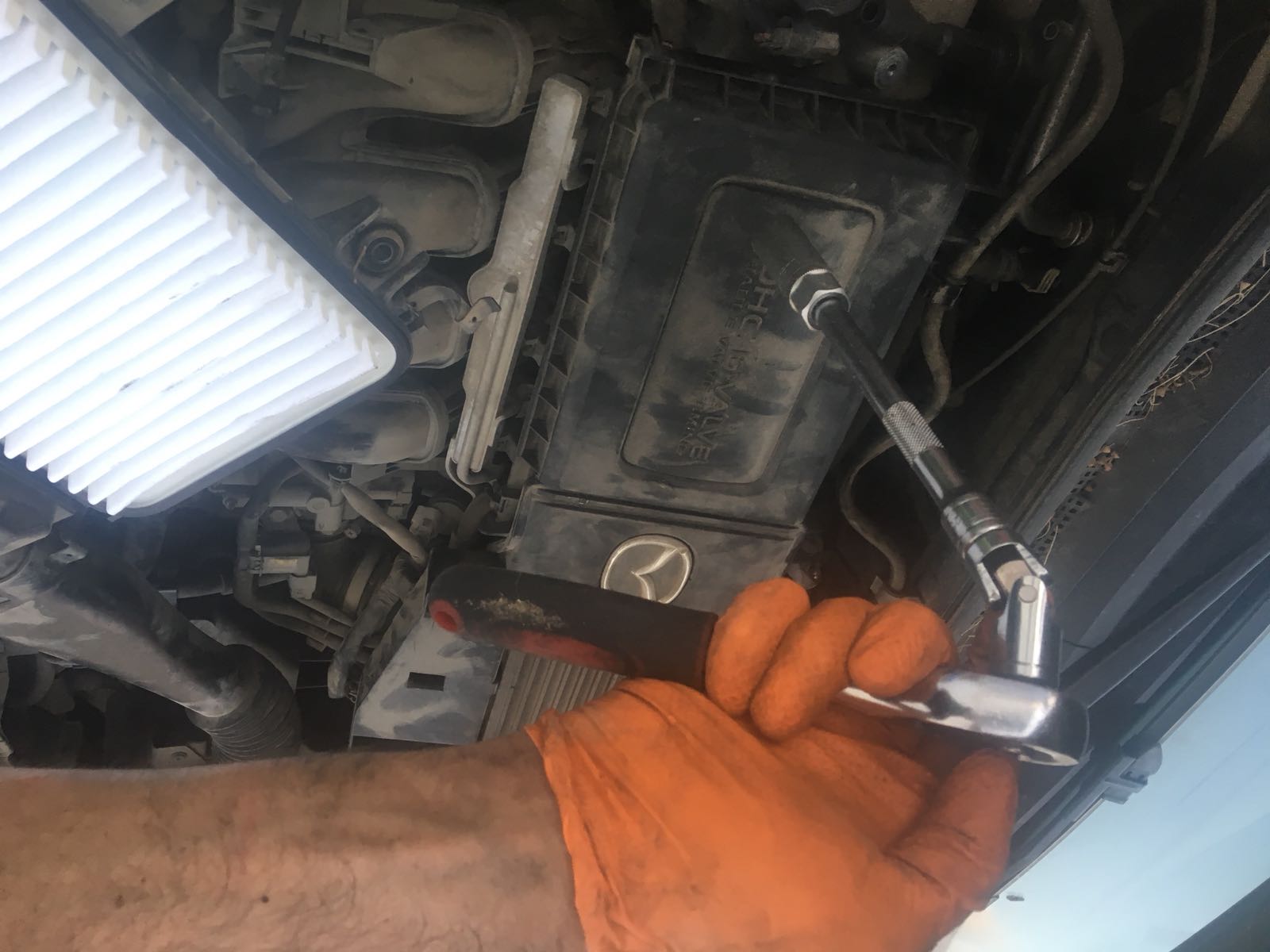

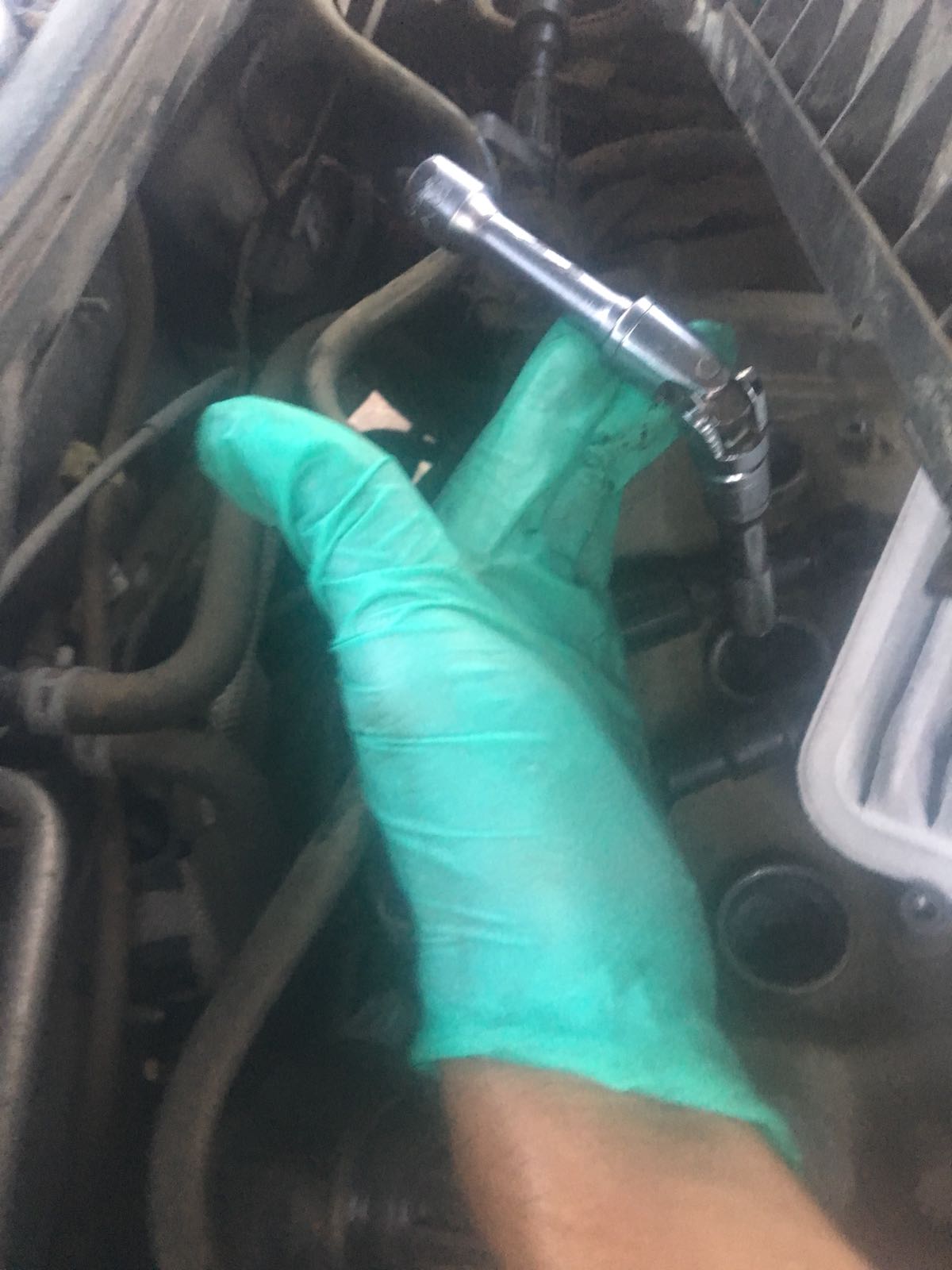

8. לאחר מכן נוציא את הפלאגים ע"י שימוש בבוקסה מגנטית 16 מ"מ ומאריך + מפרק:

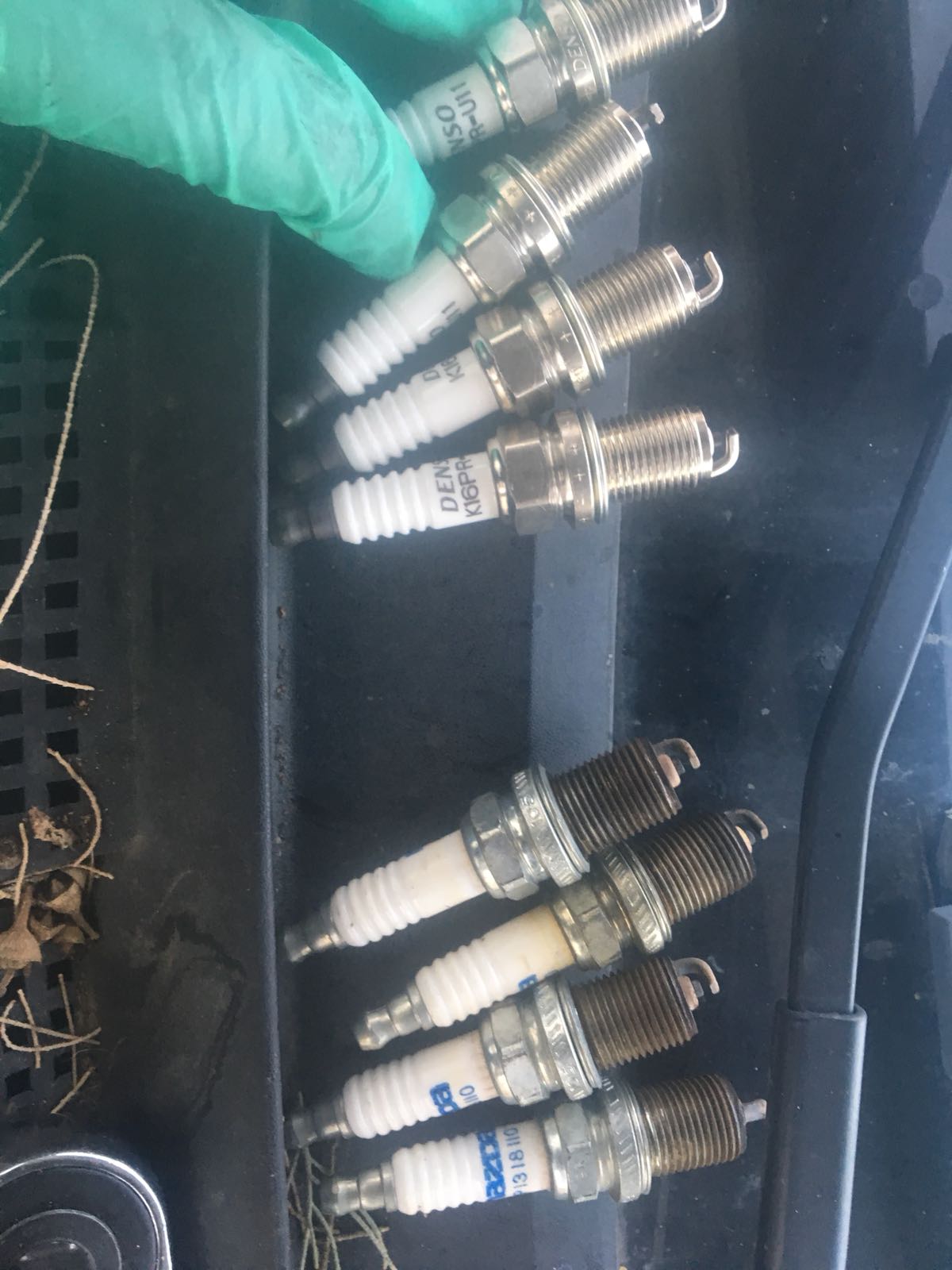

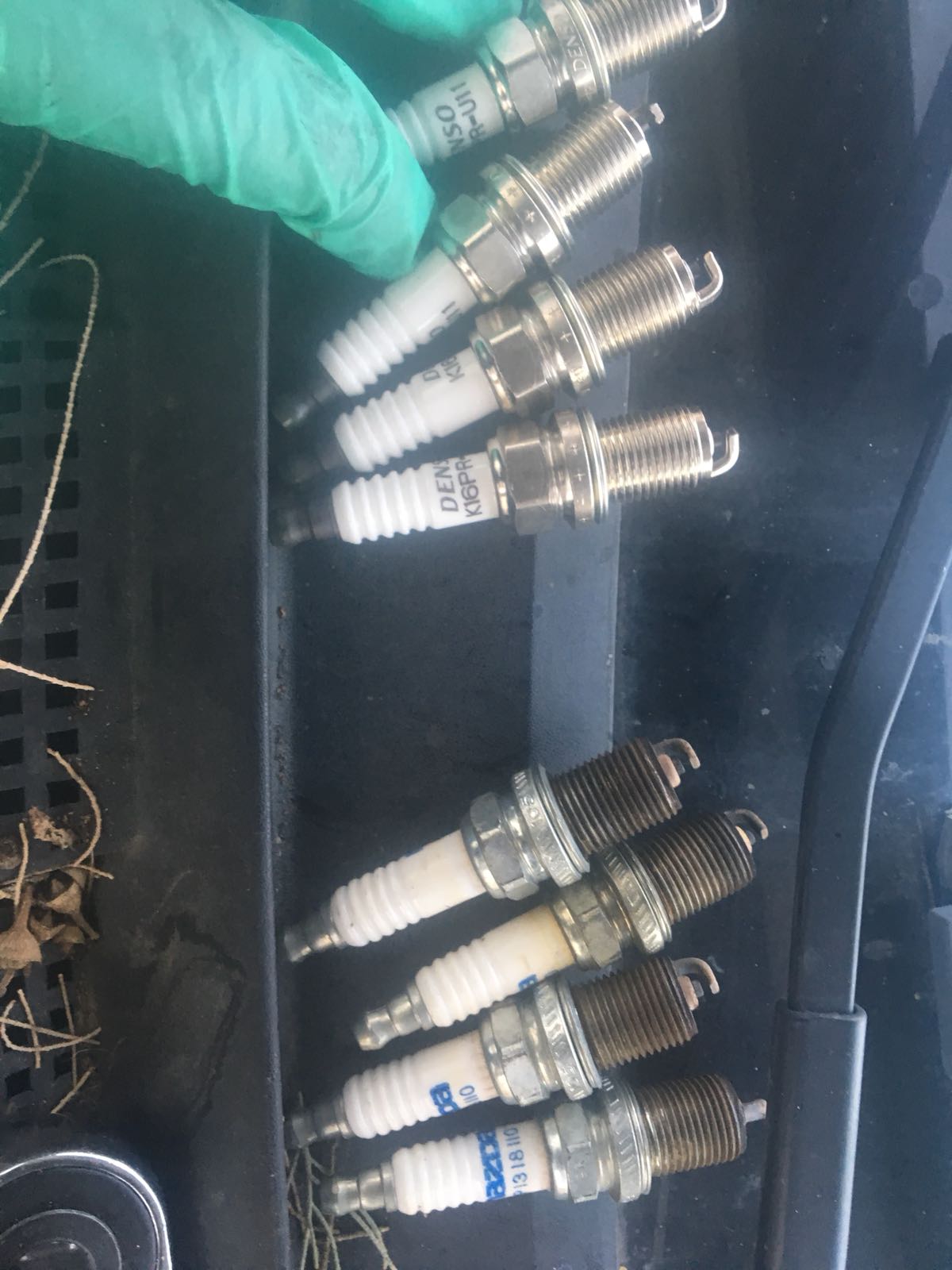

9. פלאגים ישנים מול חדשים:

10. כעת נבריג את הפלאגים החדשים ונחזק.
הערה: מומלץ מאוד קודם כל להבריג ידנית את הפלאגים כדי לוודא שההברגה במקום. רק לאחר מכן – לחזק עם ראצ'ט/מפתח מומנט ל-12NM.

11. כעת נרכיב הכל בסדר הפוך:
החזרת סלילי ההצתה למקום וחיבור 4 ברגי 10 מ"מ המחזיקים אותם, החזרת בסיס בית פילטר האוויר וחיבור 3 הברגים שלו, החזרת מכסה בית פילטר האוויר הסגירת 4 הקליפסים הנועלים אותו.

12. הנעה של הרכב ובדיקה שהכל תקין.

בהצלחה!
